专利号: 2023204505565
申请人: 张玲玲
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

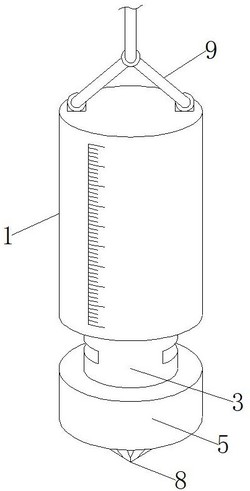

1.一种污水检测取样设备,该取样设备包括采样瓶(1);其特征在于,所述采样瓶(1)的底端固定安装有螺纹瓶口(2),所述采样瓶(1)的下方设置有安装座(3),所述安装座(3)的上端开设有螺纹接口(4),所述螺纹接口(4)与所述螺纹瓶口(2)螺纹连接,所述安装座(3)的底端固定安装有底座(5),所述安装座(3)的内侧设置有配重块(6),所述底座(5)的内侧设置有驱动组件(7),所述底座(5)的底端固定安装有进水组件(8),所述采样瓶(1)的上端设置有吊绳(9)。

2.根据权利要求1所述的一种污水检测取样设备,其特征在于,所述配重块(6)的内部包括有中心槽(10),所述中心槽(10)开设于所述安装座(3)的内侧,所述中心槽(10)的内侧设置有活塞(11),所述活塞(11)的外侧设置有橡胶圈(12),所述橡胶圈(12)与所述中心槽(10)滑动连接。

3.根据权利要求2所述的一种污水检测取样设备,其特征在于,所述配重块(6)的内部包括有矩形块(13),所述矩形块(13)设置于所述活塞(11)的底端,所述安装座(3)的外侧开设有进水槽(14),所述进水槽(14)开设有多组。

4.根据权利要求3所述的一种污水检测取样设备,其特征在于,所述配重块(6)的内部包括有电机(15),所述电机(15)设置于所述底座(5)的内侧,所述电机(15)的输出端设置有螺纹杆(16),所述螺纹杆(16)与所述底座(5)转动连接。

5.根据权利要求4所述的一种污水检测取样设备,其特征在于,所述配重块(6)的内部包括有螺纹槽(17),所述螺纹槽(17)开设于所述矩形块(13)的内侧,所述螺纹槽(17)与所述螺纹杆(16)丝杆连接。

6.根据权利要求5所述的一种污水检测取样设备,其特征在于,所述配重块(6)的内部包括有矩形槽(18),所述矩形槽(18)开设于所述底座(5)的内侧,所述矩形槽(18)与所述矩形块(13)滑动连接。
