专利号: 2023203913177
申请人: 杭州爱之德工贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

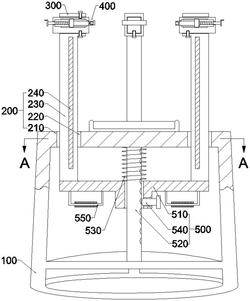

1.一种蜡烛注塑脱模组件,其特征在于,包括:

支撑架(100),用于注塑件脱模时的支撑;

滑动组件(200),均匀设有四组,分别竖直滑动设置在所述支撑架(100)的中部,用于注塑件的滑动脱模;

脱模组件(300),具有四个,分别固定连接在所述滑动组件(200)的上端,用于注塑模具的抻开;

固定组件(400),固定设置在所述脱模组件(300)的右端,用于注塑模具的固定;

复位悬停组件(500),固定设置在所述滑动组件(200)滑动端的下部,用于所述滑动组件(200)位置悬停与弹性复位。

2.根据权利要求1所述的一种蜡烛注塑脱模组件,其特征在于,所述脱模组件(300)包括:固定块(310),呈长方体状,内部固定设有滑移腔(320),且所述滑移腔(320)的左端壁上水平开设有与外界相通的螺纹孔,所述滑移腔(320)的右端壁处固定开设有与外界相通的方形通槽;

水平滑槽(330),水平方向开设在所述滑移腔(320)的上下端壁处,所述水平滑槽(330)上滑动设有水平滑块(340);

方形拉杆(350),滑动设置在所述滑移腔(320)右端方形开槽中,其左端固定连接在所述水平滑块(340)的右端,其右端固定连接固定组件(400);

螺纹杆(360),螺纹连接在所述滑移腔(320)左端的螺纹孔中,右端转动连接在所述水平滑块(340)的左端面处,用于调整所述方形拉杆(350)的水平位置。

3.根据权利要求2所述的一种蜡烛注塑脱模组件,其特征在于,所述脱模组件(300)还包括:转动手柄(370),固定连接在所述螺纹杆(360)的左端,用于所述螺纹杆(360)的手动转动;

张紧弹簧(380),套设在所述螺纹杆(360)的中部,两端分别固定在所述滑移腔(320)的左端壁和所述水平滑块(340)的左端面处,用于消除所述螺纹杆(360)转动时螺纹之间的空程差,增加所述脱模组件(300)的稳定性。

4.根据权利要求2所述的一种蜡烛注塑脱模组件,其特征在于,所述固定组件(400)包括:嵌槽(410),固定开设在所述方形拉杆(350)的右端,所述嵌槽(410)的中部竖直开设有螺纹孔;

插合方块(420),水平插嵌在所述嵌槽(410)上,并通过螺纹实现和所述方形拉杆(350)的固定;

固定托板(430),固定连接在所述插合方块(420)的右端,所述固定托板(430)的右端面上端处固定设有两螺纹槽凸起,所述固定托板(430)的右端面的下端处水平设有挡板,用于蜡烛注塑模具的螺纹固定。

5.根据权利要求2所述的一种蜡烛注塑脱模组件,其特征在于,所述滑动组件(200)包括:托盘(210),水平固定焊接在所述支撑架(100)的上端,横截面呈圆盘状,其中部均匀开设有四组竖直滑槽(220);

导轨(230),具有四根,其中部固定设有竖直滑块(240),所述竖直滑块(240)竖直滑动设置在所述竖直滑槽(220)上,其上端通过螺钉与所述固定块(310)固定连接。

6.根据权利要求5所述的一种蜡烛注塑脱模组件,其特征在于,所述复位悬停组件(500)包括:滑动圆盘(510),呈圆饼状,水平连接在四个所述导轨(230)的下端处,其中部竖直开设圆形通孔,通孔的右端处设有紧固螺钉(540);

圆柱导向杆(520),滑动设置在所述滑动圆盘(510)的通孔中,其上端固定连接在所述托盘(210)的下端面处,且所述圆柱导向杆(520)右端面处竖直设有凹槽,用于所述紧固螺钉(540)嵌合固定,从而固定所述圆柱导向杆(520)的悬停位置;

复位弹簧(530),套设在所述圆柱导向杆(520)上,分别固定在所述托盘(210)下端面和所述滑动圆盘(510)的上端面之间,初始呈收缩状态;

下拉手柄(550),固定设置在所述滑动圆盘(510)的下端面处,用于手动拉动所述复位悬停组件(500)的竖直位置。
