专利号: 2023203732932
申请人: 诸暨市康宇弹簧有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

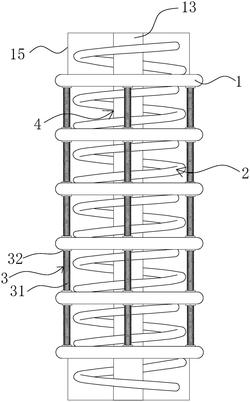

1.一种高耐力防断裂弹簧,包括若干相互平行设置的装配联动盘体(1),所述的装配联动盘体(1)相邻的两个之间通过高强度耐力弹簧结构(2)相连,其特征在于,所述的装配联动盘体(1)之间且位于高强度耐力弹簧结构(2)周向设置若干辅助耐压结构(3),所述的装配联动盘体(1)之间设有滑动式弹性顶压结构(4),且滑动式弹性顶压结构(4)设置在高强度耐力弹簧结构(2)周向内侧,所述的滑动式弹性顶压结构(4)与高强度耐力弹簧结构(2)之间通过联动牵引杆(5)相连。

2.根据权利要求1所述的一种高耐力防断裂弹簧,其特征在于,所述的装配联动盘体(1)中部为实心结构,且装配联动盘体(1)上下两侧设有可供滑动式弹性顶压结构(4)连接的固定连接槽(11),所述的装配联动盘体(1)上下两侧还设有可供高强度耐力弹簧结构(2)嵌入的固定嵌接槽(12)。

3.根据权利要求2所述的一种高耐力防断裂弹簧,其特征在于,所述的滑动式弹性顶压结构(4)包括固定在下侧装配联动盘体(1)上端面的固定连接槽(11)内的限位插筒(41),所述的限位插筒(41)上侧设有滑动连筒(42),且滑动连筒(42)远离限位插筒(41)的一端固定设置在上侧装配联动盘体(1)底部的固定连接槽(11)内,所述的滑动连筒(42)滑动插接在限位插筒(41)内,且滑动连筒(42)与限位插筒(41)周向内侧之间设有能够使滑动连筒(42)具有向上运动趋势的耐压弹簧(43)。

4.根据权利要求3所述的一种高耐力防断裂弹簧,其特征在于,所述的限位插筒(41)内设有可供滑动连筒(42)滑动的连接滑槽(44),且上述的联动牵引杆(5)一端错位设置在限位插筒(41)周向外壁且另一端与高强度耐力弹簧结构(2)内壁连接。

5.根据权利要求1所述的一种高耐力防断裂弹簧,其特征在于,所述的高强度耐力弹簧结构(2)包括弹簧内芯(21),所述的弹簧内芯(21)周向侧设置有柔性橡胶(22),所述的柔性橡胶(22)与弹簧内芯(21)之间的填充间隙(24)内设有若干软性连接组件(23),且填充间隙(24)内且位于软性连接组件(23)之间通过胶性材料填充。

6.根据权利要求5所述的一种高耐力防断裂弹簧,其特征在于,所述的软性连接组件(23)包括包覆于弹簧内芯(21)周向外壁的防护橡胶(231),所述的防护橡胶(231)周向外壁设有若干连接部(232),且连接部(232)通过软性连杆(233)与柔性橡胶(22)内壁相连。

7.根据权利要求1所述的一种高耐力防断裂弹簧,其特征在于,所述的辅助耐压结构(3)包括辅助耐力弹簧(31),所述的辅助耐力弹簧(31),所述的辅助耐力弹簧(31)上下两端设有锁紧连接部(32),且锁紧连接部(32)锁紧在装配联动盘体(1)上的锁紧孔(33)内。

8.根据权利要求7所述的一种高耐力防断裂弹簧,其特征在于,所述的装配联动盘体(1)上下两侧均设有定位压槽(16),所述的定位压槽(16)深度范围为3‑6CM之间。

9.根据权利要求3所述的一种高耐力防断裂弹簧,其特征在于,位于最上端和最下端的装配联动盘体(1)上设有外接连杆(13),所述的外接连杆(13)一端与装配联动盘体(1)螺纹相连且另一端周向内侧设有用于连接外部的螺纹连接孔(14)。

10.根据权利要求9所述的一种高耐力防断裂弹簧,其特征在于,所述的外接连杆(13)周向设有受力限位筒(15),所述的受力限位筒(15)端面与外接连杆(13)上端面齐平并相互连接,且受力限位筒(15)底部固定连接在装配联动盘体(1)上。
