专利号: 2023203329180
申请人: 烟台宁馨环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

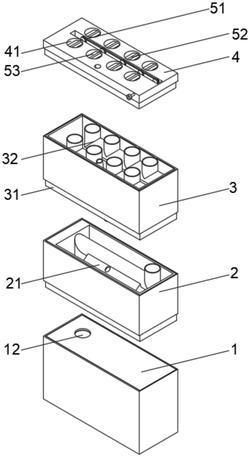

1.室内空气质量调节器,包括风机仓(1)、雾化仓(2)、管道仓(3)、盖板(4)、调节机构(5),其特征在于:所述风机仓(1)内部设有风机(11),所述风机仓(1)表面设有进风口(12),所述雾化仓(2)内部设有储水室(21),所述风机仓(1)、雾化仓(2)、管道仓(3)的顶面上均设有衔接槽(22),所述储水室(21)内部设有若干超声波震荡片(23),所述储水室(21)顶端设有进水口(24),所述雾化仓(2)内部设有通风管(25);

雾化仓(2)、管道仓(3)、盖板(4)的底面均固定安装有衔接片(31),所述管道仓(3)内部设有若干排气管(32),所述管道仓(3)内部设有进水管道(33),所述盖板(4)表面设有等同于排气管(32)数量的出风口(41)。

2.根据权利要求1所述的室内空气质量调节器,其特征在于:所述出风口(41)之间设有条形槽(42),每个所述出风口(41)上均设有圆形孔(43),所述出风口(41)左侧设有加水口(44),所述条形槽(42)左侧设有螺纹槽(45),所述条形槽(42)右侧设有圆柱槽(46)。

3.根据权利要求2所述的室内空气质量调节器,其特征在于:所述圆柱槽(46)上设有限位槽(47),所述调节机构(5)包括链轮(51),所述链轮(51)上设有若干传动轮(511),每个所述传动轮(511)上均设有链条(512),每个所述传动轮(511)上均设有传动轴(52),每个所述传动轴(52)的左右两侧固定安装有扇叶(53),末端所述传动轮(511)上设有螺杆(54)。

4.根据权利要求3所述的室内空气质量调节器,其特征在于:所述螺杆(54)末端设有条形柱(55),所述条形柱(55)上设有限位片(56),所述螺杆(54)前段固定安装有旋钮(57)。

5.根据权利要求1所述的室内空气质量调节器,其特征在于:所述风机(11)的出风口正对于通风管(25)的进风口(12)。

6.根据权利要求1所述的室内空气质量调节器,其特征在于:所述通风管(25)与排气管(32)为一体成型,所述通风管(25)与储水室(21)为一体成型结构,且通风管(25)的底面与储水室(21)的顶面互相连通。
