专利号: 2023202622193
申请人: 鞍山林逸玻璃有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

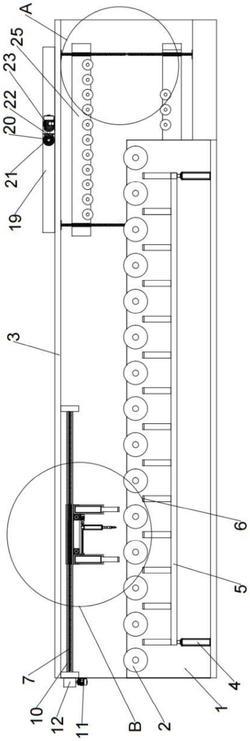

1.一种玻璃切割机,包括:凹型位移运输块、滚轮式运输器以及切割结构,其特征在于,所述滚轮式运输器安装于所述凹型位移运输块上,所述切割结构安装于所述凹型位移运输块上,所述凹型位移运输块上安装有上料结构;

所述切割结构包含有:凹型切割支架、两对升降液压缸、齿装升降块、若干个挤压胶垫、一对移动螺纹杆、一对移动螺纹管、移动凹型块、若干个移动限位轴、移动驱动机、移动齿轮箱、一对凹型伸缩块、一对凸型挤压块、一对挤压胶垫、一对挤压充气垫、充气泵、分流管以及切割组件;

所述凹型切割支架安装于所述凹型位移运输块上,两对所述升降液压缸两两平行安装于所述凹型位移运输块的内侧,所述齿装升降块安装于两对所述升降液压缸的推动端上,且所述齿装升降块活动插装于所述滚轮式运输器之间,若干个所述挤压胶垫均匀的安装于所述齿装升降块上,一对所述移动螺纹杆通过轴承插装于凹型切割支架上,所述移动齿轮箱套装于一对所述移动螺纹杆上,一对所述移动螺纹管插装于所述移动凹型块上,且一对所述移动螺纹管分别套装于一对所述移动螺纹杆上,若干个所述移动限位轴均匀的插装于所述凹型切割支架,且若干个所述移动限位轴均匀的插装于所述移动凹型块上,一对所述凹型伸缩块水平平行安装于所述凹型切割支架上,一对所述凸型挤压块分别活动插装于一对所述凹型伸缩块的内侧,一对所述挤压充气垫分别安装于一对所述凹型伸缩块上,一对所述挤压胶垫分别安装于一对所述凸型挤压块上,所述充气泵安装于所述移动凹型块上,所述分流管安装于所述充气泵上,且所述分流管连接于一对所述挤压充气垫上,所述切割组件安装于所述移动凹型块上。

2.根据权利要求1所述的一种玻璃切割机,其特征在于,所述上料结构包含有:两对升降双向螺纹杆、四对升降螺纹管、一对升降齿轮箱、升降驱动轴、升降传动斜齿轮、升降驱动斜齿轮、升降驱动机、底端齿装升降块、顶端齿装升降块以及一对上料运输器;

两对所述升降双向螺纹杆两侧分别插装于所述凹型位移运输块以及所述凹型切割支架上,四对所述升降螺纹管分别插装于所述底端齿装升降块以及所述顶端齿装升降块上,且四对所述升降螺纹管套装于两对所述升降双向螺纹杆上,一对所述升降齿轮箱分别套装于两对所述升降双向螺纹杆上,所述升降驱动轴插装于一对所述升降齿轮箱上,所述升降驱动机安装于所述凹型切割支架上,所述升降驱动斜齿轮安装于所述升降驱动机上,所述升降传动斜齿轮安装于所述升降驱动轴上,且所述升降传动斜齿轮与所述升降驱动斜齿轮之间齿轮啮合,一对所述上料运输器分别安装于所述底端齿装升降块也就是所述顶端齿装升降块。

3.根据权利要求2所述的一种玻璃切割机,其特征在于,所述切割组件包含有:纵横式丝杠模组、升降切割液压推杆以及切割刀;

所述纵横式丝杠模组安装于所述移动凹型块上,所述升降切割液压推杆安装于所述纵横式丝杠模组的移动端上,所述切割刀安装于所述升降切割液压推杆的推动端上。

4.根据权利要求3所述的一种玻璃切割机,其特征在于,所述顶端齿装升降块比所述底端齿装升降块长。

5.根据权利要求4所述的一种玻璃切割机,其特征在于,若干个所述挤压胶垫以及一对所述挤压胶垫上设置有防护压力传感器。

6.根据权利要求5所述的一种玻璃切割机,其特征在于,所述纵横式丝杠模组上设置有定位摄像头。
