专利号: 2023202412000
申请人: 宁夏中环绿色建筑规划设计院有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种室内装修除尘装置,包括洞口适应安装框(1),其特征在于,所述洞口适应安装框(1)穿插安装有装置主体(2),所述装置主体(2)包括主体外壳(201),所述主体外壳(201)内部开设有布袋收纳槽(205),所述布袋收纳槽(205)槽口处开设有环体卡槽(206),所述布袋收纳槽(205)后侧固定安装有风道(207),所述风道(207)后端开口处通过电机支架(209)固定安装有电机(210),所述电机(210)输出端固定安装有扇叶(211),所述装置主体(2)前侧表面内嵌安装有集灰结构(3)。

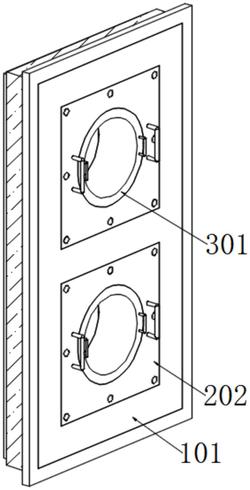

2.根据权利要求1所述的一种室内装修除尘装置,其特征在于,所述洞口适应安装框(1)包括安装框体(101),所述安装框体(101)前侧边缘固定安装有卡条(102),所述安装框体(101)侧表面固定安装有软垫(103)。

3.根据权利要求2所述的一种室内装修除尘装置,其特征在于,所述安装框体(101)前侧表面开设有主体安装槽(104),所述主体安装槽(104)数量为两个,所述主体安装槽(104)后侧开设有风道安装槽(105),所述主体安装槽(104)前侧槽口处开设有固定边槽(106),所述固定边槽(106)内开设有固定螺槽(107)。

4.根据权利要求3所述的一种室内装修除尘装置,其特征在于,所述主体外壳(201)前侧固定安装有安装边板(202),所述安装边板(202)边缘处穿插安装有安装螺栓(203),所述安装边板(202)前表面两侧边缘固定安装有一号把手(204)。

5.根据权利要求4所述的一种室内装修除尘装置,其特征在于,所述风道(207)前端开口处固定安装有挡板(208)。

6.根据权利要求5所述的一种室内装修除尘装置,其特征在于,所述集灰结构(3)包括安装环(301),所述安装环(301)后侧表面固定安装有固定卡环(302),所述安装环(301)前表面两侧固定安装有二号把手(303),所述安装环(301)后侧固定安装有集灰布袋(304)。

7.根据权利要求6所述的一种室内装修除尘装置,其特征在于,所述主体外壳(201)卡于主体安装槽(104)内,所述环体卡槽(206)处活动卡有安装环(301),所述布袋收纳槽(205)内活动收纳有集灰布袋(304)。
