专利号: 2023202166538
申请人: 泉州远锦新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 鞋类
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

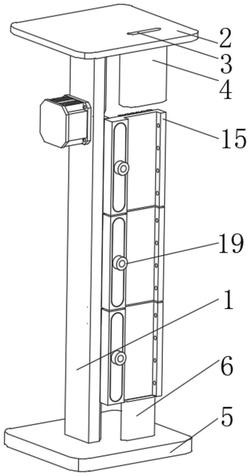

1.一种飞织鞋面整烫机,包括定位座(1),其特征在于:所述定位座(1)的侧面固定连接有驱动电机,所述驱动电机的输出端连接设置有调节组件,所述调节组件的前侧连接设置有若干组承料整烫组件,所述定位座(1)的顶部固定连接有顶座(2),所述顶座(2)上开设有投放口(3),且投放口(3)的底部连通设置有导料座(4),所述导料座(4)位于若干组承料整烫组件的正上方,所述定位座(1)的底部固定连接有底座(5),所述底座(5)的顶部固定连接有限位座(6),所述限位座(6)位于承料整烫组件的正下方。

2.根据权利要求1所述的一种飞织鞋面整烫机,其特征在于:所述调节组件包括若干组纵向分布的偏转调节机构,所述偏转调节机构包括三组轴向平行的转轴(7),三组所述转轴(7)中位于顶部的两组转轴(7)均外侧均卡接固定有齿轮(9),两组所述齿轮(9)之间相互啮合,三组所述转轴(7)中位于顶部的转轴(7)外侧卡接固定有连接架(8),三组所述转轴(7)中位于底部的两组转轴(7)外侧均卡接固定有调节臂(10),两组所述调节臂(10)的相邻端之间转动连接,相邻两组转轴(7)的后侧设置有一组移动座,所述移动座与相邻两组转轴(7)之间转动连接,且移动座与定位座(1)滑动连接。

3.根据权利要求2所述的一种飞织鞋面整烫机,其特征在于:所述调节组件中位于底部的偏转调节机构内三组转轴(7)中位于底部的转轴(7)外侧卡接固定有定位滑块(11),所述定位滑块(11)的外侧固定连接有延伸块(12),所述定位座(1)上固定连接有导轨(14),所述导轨(14)的中部开设有引导槽(13),所述延伸块(12)与引导槽(13)之间滑动连接。

4.根据权利要求2所述的一种飞织鞋面整烫机,其特征在于:所述承料整烫组件包括与连接架(8)前侧固定连接的承载座(15),所述承载座(15)的前侧开设有纵向贯穿其自身的物料槽(16),所述承载座(15)的背面固定连接有加热板(17)。

5.根据权利要求4所述的一种飞织鞋面整烫机,其特征在于:所述承载座(15)的前侧卡接固定有一种连接管(19),所述连接管(19)的中部固定连接有连接管(19),所述连接管(19)与承载座(15)的内腔连通,所述物料槽(16)的内侧壁上开设有若干组与承载座(15)内腔连通的气孔(20)。

6.根据权利要求5所述的一种飞织鞋面整烫机,其特征在于:所述连接管(19)背向盖板(18)的一端连通设置有软管,且软管的另一端连通设置有抽气机。
