专利号: 202320211115X
申请人: 泉州中隆信息技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

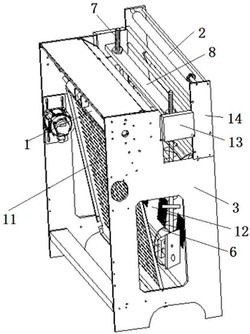

1. 一种可调式膜输送弹性缓冲机构,包括有两并列架设的第一输送辊组(1)和第二输送辊组(2),其特征在于:所述第一输送辊组(1)和第二输送辊组(2)的两侧的固定板(3)之间架设有高度可调的用于缓冲膜长度的弹性顶膜组件,所述弹性顶膜组件包括有横置的顶杆(4),所述顶杆(4)上安装有两间隔设置且位置可调的滑块(5),所述滑块(5)外连接有顶膜圈(6),所述顶杆(4)通过吊杆(7)悬置于第一输送辊组(1)和第二输送辊组(2)之间的固定梁(8)上,所述吊杆(7) 的上端部穿过固定梁(8),且伸出端安装有位置可调的限位块(9),所述顶杆(4)与固定梁(8)之间的吊杆(7)上套装有缓冲单元(10)。

2.根据权利要求1所述的可调式膜输送弹性缓冲机构,其特征在于:所述第一输送辊组(1)的后侧和第二输送辊组(2)的前侧分别设有倾斜设置的挡板一(11)和挡板二(12),所述挡板一(11)和挡板二(12)之间围成供膜松弛状态时存放空间。

3.根据权利要求1所述的可调式膜输送弹性缓冲机构,其特征在于:所述固定梁(8)的两端分别固定安装在固定支板(13)上,所述固定支板(13)的两端分别安装在第一输送辊组(1)和第二输送辊组(2)的支板(14)上。

4.根据权利要求1所述的可调式膜输送弹性缓冲机构,其特征在于:所述顶杆(4)为一丝杆结构,所述丝杆的两端分别转动安装在吊杆(7)下方的安装板(15)上,所述丝杆上分布有两段螺旋方向相反的螺纹段,所述丝杆上设有与其并列的导杆(16),所述滑块(5)上设有与丝杆旋合的导向孔,所述滑块(5)上设有与导杆(16)配合的导槽。

5.根据权利要求1所述的可调式膜输送弹性缓冲机构,其特征在于:所述吊杆(7)的上端部设有螺纹段,所述限位块(9)旋合在螺纹段上。

6.根据权利要求1所述的可调式膜输送弹性缓冲机构,其特征在于:所述缓冲单元(10)为多个竖向并列设置的缓冲弹簧(10‑1),相邻缓冲弹簧(10‑1)之间套装有用于支撑上方缓冲弹簧(10‑1)的隔垫(10‑2)。
