专利号: 2023201309248
申请人: 温州市尚达眼镜有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

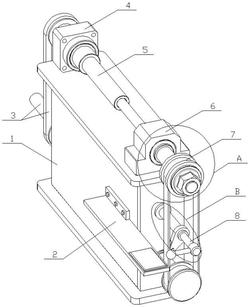

1.一种眼镜生产用镜框削边装置,其特征在于:包括主要支撑体(1),眼镜框加工板(2),驱动结构(3),支撑尾座(4),传动轴(5),顶部稳定座(6),镜框削边结构(7)和处理面积调整结构(8),其中:眼镜框加工板(2)通过螺栓固定在主要支撑体(1)的表面,且驱动结构(3)通过转轴安装在主要支撑体(1)的一侧,该支撑尾座(4)通过螺栓固定在主要支撑体(1)的顶部;所述传动轴(5)通过转轴安装在支撑尾座(4)的内部,并通过转动带与驱动结构(3)进行连接;所述顶部稳定座(6)通过螺栓固定在主要支撑体(1)的顶部,且镜框削边结构(7)的上部分通过转轴安装在顶部稳定座(6)的内部并通过螺栓与传动轴(5)进行连接固定,该镜框削边结构(7)的下部分通过轴承安装在主要支撑体(1)的另一侧;所述处理面积调整结构(8)通过轴承安装在与镜框削边结构(7)一致的主要支撑体(1)的一侧。

2.如权利要求1所述的一种眼镜生产用镜框削边装置,其特征在于:所述镜框削边结构(7)包括连接稳定轴(71),支撑基础座(72),拆装螺母(73)和削边处理带(74),且支撑基础座(72)通过拆装螺母(73)固定在连接稳定轴(71)的一端,该削边处理带(74)包裹在支撑基础座(72)的内部。

3.如权利要求1所述的一种眼镜生产用镜框削边装置,其特征在于:所述处理面积调整结构(8)包括稳定转轴(81),联动轴(82),抵撑块(83),滑动滚轮(84)和手持驱动杆(85),且联动轴(82)通过稳定转轴(81)连接在主要支撑体(1)的一侧,该抵撑块(83)通过螺栓固定在联动轴(82)的一端;所述滑动滚轮(84)通过轴承连接在抵撑块(83)的顶端,且手持驱动杆(85)通过螺栓固定在抵撑块(83)的表面。

4.如权利要求3所述的一种眼镜生产用镜框削边装置,其特征在于:所述处理面积调整结构(8)采用一根不锈钢制金属杆,且抵撑块(83)采用一块前端向外凸起的水滴状的不锈钢制金属块,该滑动滚轮(84)采用一个圆形的金属滚轮。
