专利号: 2023201248244
申请人: 淄博市妇幼保健院(淄博市第三人民医院、淄博市妇女儿童医院)
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

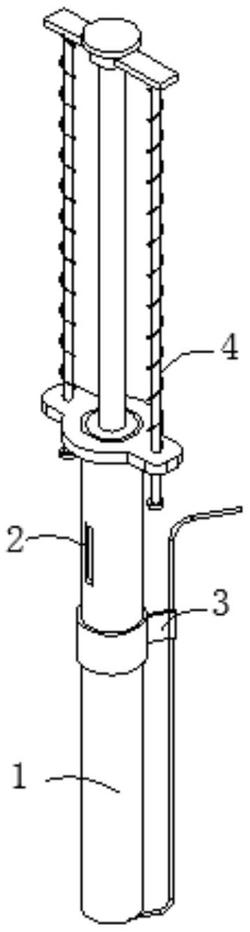

1.一种医学检验取样工具,包括用于储存样品的取样筒(1),其特征在于:所述取样筒(1)的内部且靠近其上端面处开设有用于液体样品输入的输入口(2),所述取样筒(1)的内部设置有用于排放样品的输出机构(3),所述取样筒(1)的外侧设置有复位组件(4);

其中,输出机构(3)包括第一活塞板(301)、压杆(302)、第二活塞板(303)、套筒(304)、支撑环(305)和排液管(306),所述第一活塞板(301)固定在取样筒(1)的内部,所述压杆(302)活动套装在第一活塞板(301)的内部且一端贯穿并延伸至取样筒(1)的内部,所述第二活塞板(303)活动套装在取样筒(1)的内部,且固定在压杆(302)的下端面,所述套筒(304)固定在取样筒(1)的外侧,所述支撑环(305)固定在套筒(304)的外侧,所述排液管(306)固定在支撑环(305)的内部且一端与取样筒(1)连通。

2.根据权利要求1所述的一种医学检验取样工具,其特征在于:所述第一活塞板(301)的形状为圆环,所述压杆(302)的外径与第一活塞板(301)的内径相适配。

3.根据权利要求1所述的一种医学检验取样工具,其特征在于:所述取样筒(1)的形状为内部中空且上端面缺失的圆柱体,所述第一活塞板(301)的外径与第二活塞板(303)的外径相等,且与取样筒(1)的内径相适配。

4.根据权利要求1所述的一种医学检验取样工具,其特征在于:所述取样筒(1)内腔的底壁开设有供与排液管(306)连通的贯通口。

5.根据权利要求1所述的一种医学检验取样工具,其特征在于:所述复位组件(4)包括安装板(401)、两侧板(402)、压板(403)、两横板(404)、两竖杆(405)、两弹簧(406)和两限位块(407),所述安装板(401)固定在取样筒(1)的外侧,两个所述侧板(402)呈左右对称一体成型设置在安装板(401)的外侧,所述压板(403)固定在压杆(302)的上端面,两个所述横板(404)呈左右对称固定在压板(403)的外侧,两个所述竖杆(405)分别固定在两个横板(404)的下表面,且下端面贯穿并延伸至侧板(402)的下方,两个所述弹簧(406)分别固定在两个横板(404)与两个侧板(402)相对的一侧之间,两个所述限位块(407)分别固定在两个竖杆(405)的下端面。

6.根据权利要求5所述的一种医学检验取样工具,其特征在于:两个所述侧板(402)的内部分别开设有供两个竖杆(405)贯穿的贯穿通孔,所述限位块(407)的外径大于贯穿通孔的内径。

7.根据权利要求5所述的一种医学检验取样工具,其特征在于:两个所述弹簧(406)分别套装在两个竖杆(405)的外侧。
