专利号: 2023200859819
申请人: 江苏互盛智能装备科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

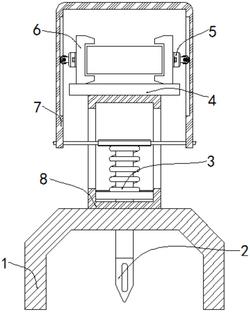

1.一种机床配件精度校验分度仪,包括支撑架(1),其特征在于:所述支撑架(1)的上表面固定有套筒(8),所述套筒(8)内设有撞击机构(3),所述套筒(8)的上表面固定有安装板(4),所述安装板(4)的上表面固定有两个滑块(6),所述滑块(6)上设有导向机构(5),所述滑块(6)的上方设有连接架(7),所述支撑架(1)的内部设有打点件(2);

所述撞击机构(3)包括固定在套筒(8)内部的连接板(304),所述连接板(304)的上表面固定有弹簧(306),所述弹簧(306)的上表面固定有拉板(301),所述拉板(301)的下表面固定有连接杆(305),所述连接杆(305)的底端贯穿并延伸至支撑架(1)的内部,所述弹簧(306)活动套装在连接杆(305)的外侧,所述连接板(304)的上表面固定有缓冲垫(303),所述拉板(301)的内部固定有拉杆(302),所述套筒(8)的左右两侧均开设有滑孔(307),所述拉杆(302)的两端均贯穿并延伸至滑孔(307)的外侧,所述拉杆(302)滑动连接在滑孔(307)的内部,所述连接架(7)固定在拉杆(302)的外侧,所述打点件(2)固定在连接杆(305)的底端。

2.根据权利要求1所述的一种机床配件精度校验分度仪,其特征在于:所述导向机构(5)包括固定在两个滑块(6)相背一侧的安装块(501),两个所述安装块(501)相背的一侧均固定有安装架(502),所述安装架(502)的内部固定有转轴(505),所述转轴(505)的外侧固定转动连接有滑轮(504),所述连接架(7)内腔的左右两侧均开设有导向槽(503),所述滑轮(504)滚动连接在导向槽(503)的内部。

3.根据权利要求1所述的一种机床配件精度校验分度仪,其特征在于:所述缓冲垫(303)为橡胶垫,所述连接杆(305)在套筒(8)内做上下线性移动。

4.根据权利要求1所述的一种机床配件精度校验分度仪,其特征在于:所述拉板(301)的宽度小于套筒(8)内腔的宽度,所述连接架(7)的形状为U形。

5.根据权利要求1所述的一种机床配件精度校验分度仪,其特征在于:所述连接板(304)的内部开设有供连接杆(305)贯穿的穿孔,所述连接杆(305)的外径与穿孔的内径相适配。

6.根据权利要求2所述的一种机床配件精度校验分度仪,其特征在于:所述滑轮(504)在导向槽(503)内做上下线性移动,所述安装架(502)内腔的宽度与转轴(505)的长度相等。

7.根据权利要求2所述的一种机床配件精度校验分度仪,其特征在于:所述滑轮(504)的内部开设有通孔,所述转轴(505)与通孔间隙配合。
