专利号: 2023200670582
申请人: 河北皓昌工程项目管理有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

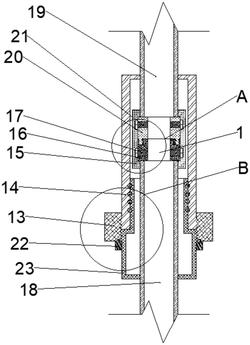

1.一种电缆防水密封结构,其特征在于:包括连接公头(16),所述连接公头(16)内壁套设在第一电缆(18)的端部,所述连接公头(16)与所述第一电缆(18)固接,所述连接公头(16)卡接有连接母头(20),所述连接母头(20)套设在第二电缆(19)的端部,所述连接母头(20)与所述第二电缆(19)固接,所述连接公头(16)和所述连接母头(20)外侧通过密封胶(15)密封;

所述连接公头(16)和所述连接母头(20)外套设有外密封组件,所述外密封组件的两端分别与所述第一电缆(18)和所述第二电缆(19)的外侧壁固接。

2.根据权利要求1所述一种电缆防水密封结构,其特征在于:所述连接公头(16)为环状结构,所述连接公头(16)的顶部开设有第一让位槽(1601)和第二让位槽(1602),所述第一让位槽(1601)和所述第二让位槽(1602)之间设有若干第一卡固凸起(1603),若干所述第一卡固凸起(1603)沿所述连接公头(16)周向等间隔设置,所述第一卡固凸起(1603)的截面为“L”型结构,若干所述第一卡固凸起(1603)与所述连接母头(20)卡接;

所述连接公头(16)中部周向等间隔设置有若干第一压紧螺母(17),所述第一压紧螺母(17)与所述连接公头(16)螺纹连接,若干所述第一压紧螺母(17)与所述第一电缆(18)抵接。

3.根据权利要求2所述一种电缆防水密封结构,其特征在于:所述连接母头(20)为环状结构,所述连接母头(20)底部设有第二卡固凸起(2001),所述第二卡固凸起(2001)为环状结构,所述第二卡固凸起(2001)的截面为“L”型结构,所述第二卡固凸起(2001)伸入所述第一让位槽(1601)内与若干所述第一卡固凸起(1603)卡接;

所述连接母头(20)中部周向等间隔设置有若干第二压紧螺母(21),所述第二压紧螺母(21)与所述连接母头(20)螺纹连接,若干所述第二压紧螺母(21)与所述第二电缆(19)抵接。

4.根据权利要求3所述一种电缆防水密封结构,其特征在于:所述外密封组件包括第一密封头(14)和第二密封头(23),所述第一密封头(14)套设在所述第二电缆(19)外侧,所述第一密封头(14)的端部与所述第二电缆(19)侧壁固接,所述第二密封头(23)套设在所述第一电缆(18)外侧,所述第二密封头(23)的端部与所述第一电缆(18)侧壁固接;

所述第一密封头(14)内壁与所述第二密封头(23)外壁滑动连接,所述第二密封头(23)顶部外壁设有第一防水部,所述第一防水部与所述第一密封头(14)内壁抵接;

所述第一密封头(14)外套设有螺纹块(13),所述第一密封头(14)底部端口处通过外螺纹与所述螺纹块(13)螺纹连接,所述螺纹块(13)与所述第二密封头(23)可拆卸连接。

5.根据权利要求4所述一种电缆防水密封结构,其特征在于:所述第二密封头(23)顶部端口处通过外螺纹与所述螺纹块(13)螺纹连接,所述第二密封头(23)外套设有挡块(22),所述挡块(22)位于所述第二密封头(23)的外螺纹下方,所述挡块(22)与所述第二密封头(23)侧壁固接,所述挡块(22)顶部设有密封圈。

6.根据权利要求4所述一种电缆防水密封结构,其特征在于:所述第一防水部包括若干密封圈,若干所述密封圈套设在所述第二密封头(23)外侧,若干所述密封圈沿所述第二密封头(23)长度方向等间隔设置,所述密封圈与所述第一密封头(14)内壁抵接,所述密封圈与所述第二密封头(23)外侧壁固接。

7.根据权利要求4所述一种电缆防水密封结构,其特征在于:所述第一电缆(18)和第二电缆(19)外分别套设有第二防水部,所述第二防水部外套设有PE外护套(10),所述PE外护套(10)的端部与所述连接公头(16)的底部固接,所述PE外护套(10)外侧壁与所述第二密封头(23)的端部固接;所述第一电缆(18)的线芯(1)的端部与所述连接公头(16)的若干所述第一压紧螺母(17)抵接,所述第二电缆(19)的线芯(1)的端部与所述连接母头(20)的若干所述第二压紧螺母(21)抵接,所述第二电缆(19)的所述PE外护套(10)的端部与所述连接母头(20)的顶部固接,所述第二电缆(19)的所述PE外护套(10)的外侧壁与所述第一密封头(14)的端部固接。

8.根据权利要求7所述一种电缆防水密封结构,其特征在于:所述第二防水部包括减震内圈(7),所述减震内圈(7)外侧周向等间隔固接有若干连接臂(12),所述减震内圈(7)外套设有减震外圈(8),所述减震外圈(8)与所述减震内圈(7)通过若干所述连接臂(12)固接,所述减震外圈(8)与所述减震内圈(7)之间填充有惰性气体填充层(11),所述减震外圈(8)的内壁涂有胶黏层(9)。
