专利号: 2023200542226
申请人: 连城县百新科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

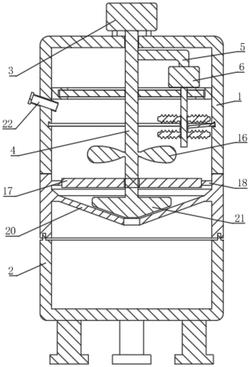

1.一种高纯度二聚酸用杂质预分离组件,包括上组件A(1)和下组件B(2),其特征在于:

所述上组件A(1)与下组件B(2)可拆卸连接,所述上组件A(1)的中部设有驱动搅拌机构和粉碎机构;

所述驱动搅拌机构包括上组件A(1)顶部的驱动电机A(3),所述驱动电机A(3)的底部固定连接有贯穿上组件A(1)顶部的转轴A(4),所述转轴A(4)的底部固定连接有多个搅拌叶(16),所述上组件A(1)的外侧固定连接有加料管(22);

所述粉碎机构包括固定在转轴A(4)一侧的连接轴(5),所述连接轴(5)的底部固定连接有驱动电机B(6),所述驱动电机B(6)的底部固定连接有转轴B(7),所述转轴B(7)上设有位于搅拌叶(16)上方的转动粉碎组件(8)和限位粉碎转动组件B(11);

所述转动粉碎组件(8)包括固定在转轴B(7)上的两个固定环(9),固定环(9)的外侧固定连接有粉碎板A(10),所述限位粉碎转动组件B(11)包括活动连接在两个固定环(9)之间的轴承(12),所述轴承(12)的两侧固定连接有与两个粉碎板A(10)相配合的粉碎板B(13),所述轴承(12)的外圈固定连接有限位条(15),所述上组件A(1)的内壁开设有与限位条(15)相匹配的限位槽(14)。

2.根据权利要求1所述的一种高纯度二聚酸用杂质预分离组件,其特征在于:所述上组件A(1)的底部下方设有研磨机构。

3.根据权利要求2所述的一种高纯度二聚酸用杂质预分离组件,其特征在于:所述研磨机构包括固定在上组件A(1)内侧的撑块(18),所述撑块(18)的内侧固定连接有撑板(17),所述转轴A(4)的底部贯穿撑板(17)的中部并固定连接有磨块(21),所述上组件A(1)和撑板(17)之间形成漏槽(19),所述漏槽(19)的下方固定连接有与磨块(21)相匹配的漏斗磨板(20),所述漏斗磨板(20)的底部开设有卸料口。

4.根据权利要求3所述的一种高纯度二聚酸用杂质预分离组件,其特征在于:所述磨块(21)的底部设有磨齿。

5.根据权利要求3所述的一种高纯度二聚酸用杂质预分离组件,其特征在于:所述上组件A(1)的内侧顶部固定连接有限位环板(23),所述限位环板(23)的内侧开设有环槽(24),所述转轴A(4)的顶部固定连接有与环槽(24)相匹配的转板(25),所述驱动电机B(6)位于转板(25)的上方。

6.根据权利要求5所述的一种高纯度二聚酸用杂质预分离组件,其特征在于:所述限位槽(14)由外至内倾斜设置,所述限位槽(14)的截面为“T”形,所述限位条(15)位于限位槽(14)内的一端为“T”形,与限位槽(14)相适配。

7.根据权利要求1所述的一种高纯度二聚酸用杂质预分离组件,其特征在于:所述搅拌叶(16)不少于两个,多个所述搅拌叶(16)等间距分布。
