专利号: 2023200403863
申请人: 绵阳宏茗新能源科技有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

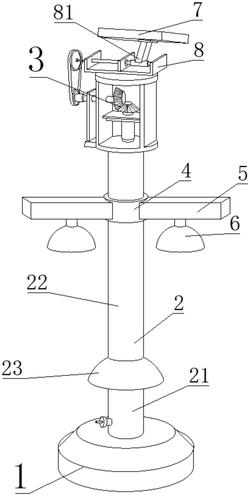

1.一种环保型太阳能路灯,包括安装座(1),其特征在于:所述安装座(1)的顶部固定安装有调节结构(2),所述调节结构(2)的外壁套接有灯座(4),所述灯座(4)的两侧固定安装有横杆(5),所述横杆(5)的底部固定安装有照明灯(6),所述调节结构(2)的顶部固定安装有旋转结构(3),所述旋转结构(3)的顶部固定安装有固定台(8),所述固定台(8)的上方设置有太阳能电池板(7);

所述调节结构(2)包括底柱(21),所述底柱(21)的底部与安装座(1)的上表面固定安装,所述底柱(21)的上方设置有升降柱(22),所述升降柱(22)且位于灯座(4)上方的外壁固定套接有防护罩(23),所述升降柱(22)的内部开设有活动腔(221),所述活动腔(221)的顶壁通过轴承固定安装有螺柱(29),所述底柱(21)的侧壁转动连接有转动轴(25),所述转动轴(25)的一端延伸至底柱(21)外部并固定连接有手轮(24);

所述旋转结构(3)包括底座(31),所述底座(31)的底壁与升降柱(22)的顶壁固定安装,所述底座(31)的内部固定安装有旋转电机(32),所述底座(31)的内部固定安装有支撑架(38),所述旋转电机(32)的输出端转动连接有第一锥齿轮(33),所述底座(31)的侧壁设置有第一转轴(39),所述第一转轴(39)的一端延伸至底座(31)并转动连接有第一皮带轮(35)。

2.根据权利要求1所述的一种环保型太阳能路灯,其特征在于:两个所述螺柱(29)的外壁均滑动连接有滑套(28),两个所述螺柱(29)底端的外壁螺纹连接有螺纹套(27),两个所述滑套(28)和螺纹套(27)相对的一侧均通过连接杆(210)固定连接,所述滑套(28)和螺纹套(27)的另一侧均固定安装有另一个连接杆(210),另一个所述连接杆(210)的另一端均与底柱(21)内壁和活动腔(221)的内壁固定连接。

3.根据权利要求1所述的一种环保型太阳能路灯,其特征在于:两个所述螺柱(29)的另一端均延伸至底柱(21)内腔,两个所述螺柱(29)底端的外壁均转动连接有第四锥齿轮(291),两个所述第四锥齿轮(291)的外壁啮合连接有第三锥齿轮(262)。

4.根据权利要求3所述的一种环保型太阳能路灯,其特征在于:所述转动轴(25)的另一端延伸至底柱(21)的内部并转动连接有第一斜齿轮(251),所述底柱(21)内腔的底壁通过轴承固定安装有转杆(26),所述转杆(26)底端的外壁转动连接有第二斜齿轮(261),所述第二斜齿轮(261)的外壁与第一斜齿轮(251)的外壁啮合连接,所述转杆(26)顶端的外壁与第三锥齿轮(262)的内壁转动连接。

5.根据权利要求1所述的一种环保型太阳能路灯,其特征在于:所述底座(31)的顶部与固定台(8)的底壁固定安装,所述旋转电机(32)的输出端贯穿支撑架(38)并延伸至支撑架(38)外部,所述第一转轴(39)的另一端延伸至底座(31)内部并转动连接有第二锥齿轮(34),所述第二锥齿轮(34)的外壁与第一锥齿轮(33)的外壁啮合连接。

6.根据权利要求1所述的一种环保型太阳能路灯,其特征在于:所述第一皮带轮(35)的外壁通过皮带(36)传动连接有第二皮带轮(37),所述第二皮带轮(37)的内壁转动连接有第二转轴(310),所述第二转轴(310)贯穿并延伸至固定台(8)的内壁,所述第二转轴(310)的外壁转动连接有旋转套(81),所述旋转套(81)的顶部与太阳能电池板(7)的底壁转动安装。
