专利号: 2023200104289
申请人: 孟方杰
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

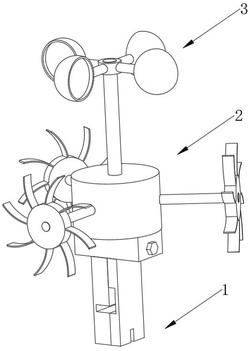

1.一种驱鸟器,其特征在于,包括固定机构(1),所述固定机构(1)顶端固定连接有驱赶机构(2),所述驱赶机构(2)顶端转动连接有用于提供驱赶机构(2)转动的动力机构(3),所述固定机构(1)包括固定块(11),所述固定块(11)底面开设有滑槽(12),所述滑槽(12)内部两短边侧面之间转动连接有双向丝杆(13),所述双向丝杆(13)的外壁两端均旋合连接有滑块(14),所述滑块(14)底端固定连接有夹板(15),两个所述夹板(15)相对的一侧面均开设有矩形缺口(16),且两个所述矩形缺口(16)相互垂直。

2.根据权利要求1所述的一种驱鸟器,其特征在于,所述驱赶机构(2)包括与固定块(11)顶面固定的圆柱壳(21),所述圆柱壳(21)外壁环形等角度贯穿转动有多个转轴(22),位于圆柱壳(21)内部的转轴(22)外壁固定连接有锥齿轮一(23),位于圆柱壳(21)外的转轴(22)一端固定连接有圆柱块(24),所述圆柱块(24)外壁环形等角度固定有多个彩带(25)。

3.根据权利要求2所述的一种驱鸟器,其特征在于,所述动力机构(3)包括与圆柱壳(21)顶面转动连接的支撑杆(31),所述支撑杆(31)的外壁顶端固定连接有圆环(32),所述圆环(32)外壁环形等角度固定有多个连接杆,所述连接杆的一端固定连接有风碗(33),所述支撑杆(31)的一端贯穿圆柱壳(21)并固定连接有与多个锥齿轮一(23)啮合的锥齿轮二(34)。

4.根据权利要求1所述的一种驱鸟器,其特征在于,所述双向丝杆(13)的一端贯穿固定块(11)一侧面并固定连接有六角螺帽一(19)。

5.根据权利要求1所述的一种驱鸟器,其特征在于,两个所述夹板(15)底端均开设有收纳槽(17),其中一个所述收纳槽(17)内部转动连接有螺丝(18),所述螺丝(18)的外壁旋合连接有六角螺帽二。

6.根据权利要求5所述的一种驱鸟器,其特征在于,两个所述收纳槽(17)位于同一平面内。

7.根据权利要求3所述的一种驱鸟器,其特征在于,所述锥齿轮二(34)的大径面直径大于锥齿轮一(23)的大径面直径。
