专利号: 2023200093532
申请人: 泉州市仟瑞粮油实业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

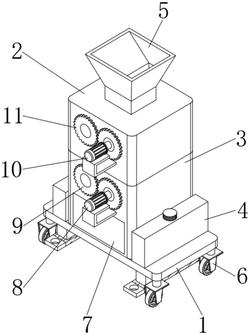

1.一种大米生产加工用的智能碾米机,包括底板(1),其特征在于:所述底板(1)的顶端两侧均固定连接有稳定装置(4),所述底板(1)的顶端中部固定连接有第二碾米箱(3),所述第二碾米箱(3)的顶端固定连接有第一碾米箱(2),所述第一碾米箱(2)的顶端固定连接有进料口(5);

所述第一碾米箱(2)内开有空腔(22),且进料口(5)的下端与空腔(22)相连通,所述第一碾米箱(2)的一端转动连接有两个第一齿轮(11),所述第一碾米箱(2)的一端连接有第一电机(10),且第一电机(10)的输出端与其中一个第一齿轮(11)固定连接,所述空腔(22)的一侧内壁上转动连接有两个第一碾米辊(21),且两个第一碾米辊(21)的一端均贯穿第一碾米箱(2)并分别与两个第一齿轮(11)固定连接,所述空腔(22)的下内壁上开有排料口(23),且排料口(23)贯穿第一碾米箱(2),所述第二碾米箱(3)的顶端开有配合排料口(23)使用的通孔。

2.如权利要求1所述的一种大米生产加工用的智能碾米机,其特征在于,所述第二碾米箱(3)的一端上部转动连接有两个第二齿轮(9),所述第二碾米箱(3)的一端连接有第二电机(8),且第二电机(8)的输出端与其中一个第二齿轮(9)固定连接,所述第二碾米箱(3)的一侧内壁上转动连接有两个第二碾米辊(31),且两个第二碾米辊(31)的一端均贯穿第二碾米箱(3)并分别与两个第二齿轮(9)固定连接,所述第二碾米箱(3)的两侧内壁之间固定连接有筛网板(34),且筛网板(34)位于两个第二碾米辊(31)的下方,所述第二碾米箱(3)的下内壁上卡接有收料框(32)。

3.如权利要求2所述的一种大米生产加工用的智能碾米机,其特征在于,所述第二碾米箱(3)的一端下部活动连接有盖板(7),所述收料框(32)的下端两侧均固定连接有连接扣(33),且第二碾米箱(3)的下内壁两侧均开有配合连接扣(33)使用的连接槽。

4.如权利要求1所述的一种大米生产加工用的智能碾米机,其特征在于,所述稳定装置(4)包括稳定箱(41),所述稳定箱(41)的下端与底板(1)的顶端固定连接,所述稳定箱(41)的顶端中部穿插设有旋钮(42),所述旋钮(42)的下端延伸至稳定箱(41)内并固定连接有螺纹杆(44),且螺纹杆(44)的下端与稳定箱(41)的下内壁转动连接,所述螺纹杆(44)的外表面套接有移动块(45),所述稳定箱(41)的两侧内壁上均开有滑槽(47),两个所述滑槽(47)内均滑动连接有滑块(46),且移动块(45)的两端分别与两个滑块(46)固定连接,所述移动块(45)的下端两侧均固定连接有竖杆(43),两个所述竖杆(43)的下端均贯穿稳定箱(41)和底板(1)并共同固定连接有防滑板(401)。

5.如权利要求4所述的一种大米生产加工用的智能碾米机,其特征在于,所述防滑板(401)的两端均固定连接有固定板(402),两个所述固定板(402)的顶端均开有上下贯通的固定孔(403)。

6.如权利要求1所述的一种大米生产加工用的智能碾米机,其特征在于,所述底板(1)的下端固定连接有四个成矩形阵列分布的万向轮(6)。

7.如权利要求1所述的一种大米生产加工用的智能碾米机,其特征在于,所述第一碾米箱(2)的长度和宽度分别与第二碾米箱(3)的长度和宽度相同。

8.如权利要求1所述的一种大米生产加工用的智能碾米机,其特征在于,所述空腔(22)的下内壁为倾斜状。
