专利号: 2023118455068
申请人: 合肥市贵谦信息科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

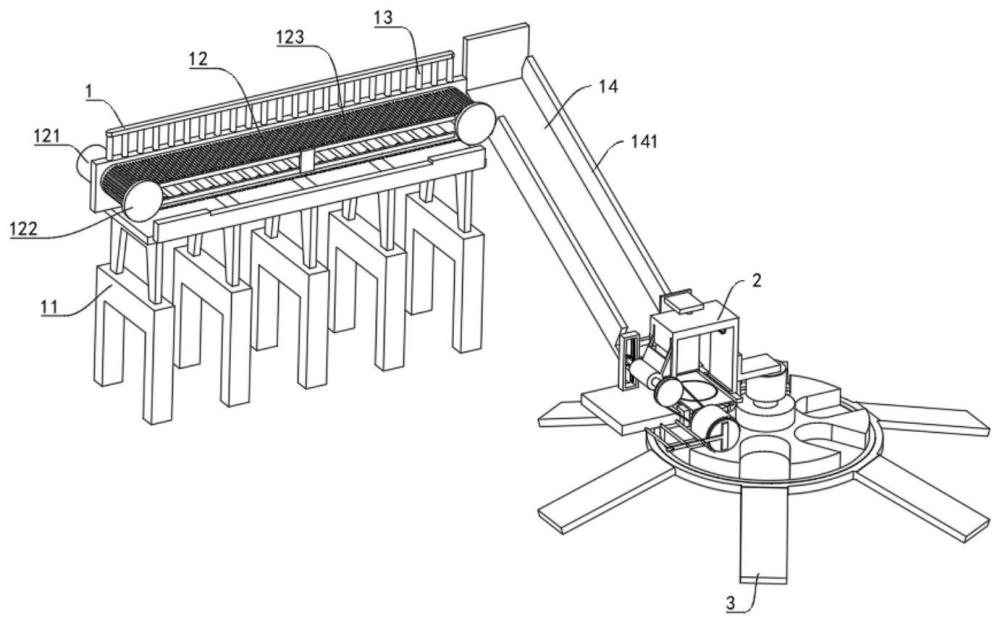

1.一种物流调度用快速分拣机,所述物流调度用快速分拣机包括:物流输送部(1),所述物流输送部(1)用于对货物进行输送;

设置在所述物流输送部(1)一侧的扫码识别组件(2),其特征在于,所述扫码识别组件(2)用于对货物进行扫码识别,并辅助分拣货物;

与扫码识别组件(2)连接的货物分拣组件(3),所述货物分拣组件(3)用于对扫码识别组件(2)识别后货物进行分拣传送;

其中,所述扫码识别组件(2)包括:

扫码识别座(21),所述扫码识别座(21)与所述物流输送部(1)固定连接;

设置在所述扫码识别座(21)内的多角度扫描部(22),所述多角度扫描部(22)设置在所述扫码识别座(21)内,多角度扫描部(22)用于对货物标签二维码进行扫描识别;

用于启闭所述扫码识别座(21)的识别启闭部(23);

联动驱动部(25),所述联动驱动部(25)设置在所述扫码识别座(21)内,联动驱动部(25)用于驱动所述识别启闭部(23),并辅助货物的传输;

所述扫码识别组件(2)还包括:

辅助卸货部(24),所述辅助卸货部(24)设置在扫码识别座(21)内,且辅助卸货部(24)用于对扫码识别座(21)内货物投入货物分拣组件(3)内;

所述辅助卸货部(24)包括:

辅助卸货板(241),所述辅助卸货板(241)设置在所述扫码识别座(21)的一侧,且辅助卸货板(241)与所述联动驱动部(25)连接;

安装在所述辅助卸货板(241)上的透明识别板(242),所述辅助卸货板(241)与所述透明识别板(242)之间设置有辅助识别腔;

所述多角度扫描部(22)包括:

上扫码枪(221),所述上扫码枪(221)固定安装在扫码识别座(21)的顶部,所述上扫码枪(221)用于对货物上部标签进行扫描识别;

至少一组侧扫码枪(222),所述侧扫码枪(222)固定安装在扫码识别座(21)的侧壁,侧扫码枪(222)用于对货物侧壁标签进行识别;

设置在辅助识别腔内的底扫码枪(223),所述底扫码枪(223)用于对货物底部进行扫描识别;

所述联动驱动部(25)包括:

联动驱动电机(251),所述联动驱动电机(251)固定安装在所述扫码识别座(21)内;

与联动驱动电机(251)输出端固定连接的第一传动轮(252),所述第一传动轮(252)远离所述联动驱动电机(251)的一端与辅助卸货板(241)固定连接;

设置在所述第一传动轮(252)一侧的第二传动轮(253),且所述第一传动轮(252)与所述第二传动轮(253)之间通过传送带(254)转动连接;

辅助驱动杆(255),所述辅助驱动杆(255)固定安装在所述第二传动轮(253)上;

固定套设在所述辅助驱动杆(255)上的辅助驱动辊(256);

安装在所述辅助驱动辊(256)上的辅助推动座(257),所述辅助推动座(257)用于将所述扫码识别座(21)中的货物推入货物分拣组件(3)内;

联动齿轮(258),所述联动齿轮(258)固定安装在所述辅助驱动杆(255)的端部;

套设在所述联动齿轮(258)上的升降齿座(259),所述升降齿座(259)与所述联动齿轮(258)之间啮合传动,且升降齿座(259)与识别启闭部(23)连接;

所述识别启闭部(23)包括:

识别启闭座(232),所述识别启闭座(232)设置在所述扫码识别座(21)的一侧,识别启闭座(232)的一侧与所述升降齿座(259)之间固定连接;

固定安装在所述扫码识别座(21)上的启闭导向座(231),所述启闭导向座(231)与所述识别启闭座(232)之间滑动连接。

2.如权利要求1所述的物流调度用快速分拣机,其特征在于:所述货物分拣组件(3)包括:分拣承托座(34),所述分拣承托座(34)与扫码识别座(21)固定连接;

至少一组分拣导流板(33),所述分拣导流板(33)固定安装在所述分拣承托座(34)上;

分拣电机(31),所述分拣电机(31)固定安装在所述扫码识别座(21)上。

3.如权利要求2所述的物流调度用快速分拣机,其特征在于:所述货物分拣组件(3)还包括:货物分拣盘(32),所述货物分拣盘(32)转动安装在所述分拣承托座(34)内,且货物分拣盘(32)与分拣电机(31)固定连接;

至少一组货物容纳槽(321),所述货物容纳槽(321)开设在所述货物分拣盘(32)内,货物容纳槽(321)用于容纳待分拣的货物。

4.如权利要求3所述的物流调度用快速分拣机,其特征在于:所述物流输送部(1)包括:输送工作台(11);

设置在所述输送工作台(11)上的上料组件(12);

下料传送座(14),所述下料传送座(14)固定安装在所述输送工作台(11)上,下料传送座(14)的侧壁设置有斜挡板(141),以及安装在所述下料传送座(14)端部的减速保护板(15),所述减速保护板(15)用于对货物进行减速保护;

其中,所述减速保护板(15)内转动安装有多组摩擦辊(151),摩擦辊(151)上安装有多组防滑块(152)。

5.如权利要求4所述的物流调度用快速分拣机,其特征在于:所述上料组件(12)包括:上料电机(121),所述上料电机(121)固定安装在所述输送工作台(11)上;

至少一组上料转轮(122),所述上料转轮(122)与上料电机(121)固定连接,上料转轮(122)设置在所述输送工作台(11)上;

套设在所述上料转轮(122)上的上料输送带(123),所述上料输送带(123)用于对货物进行上料输送,上料输送带(123)的一侧设置有上料挡板(13),所述上料挡板(13)固定安装在所述输送工作台(11)上。
