专利号: 2023117989301
申请人: 江苏中鲁环境工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

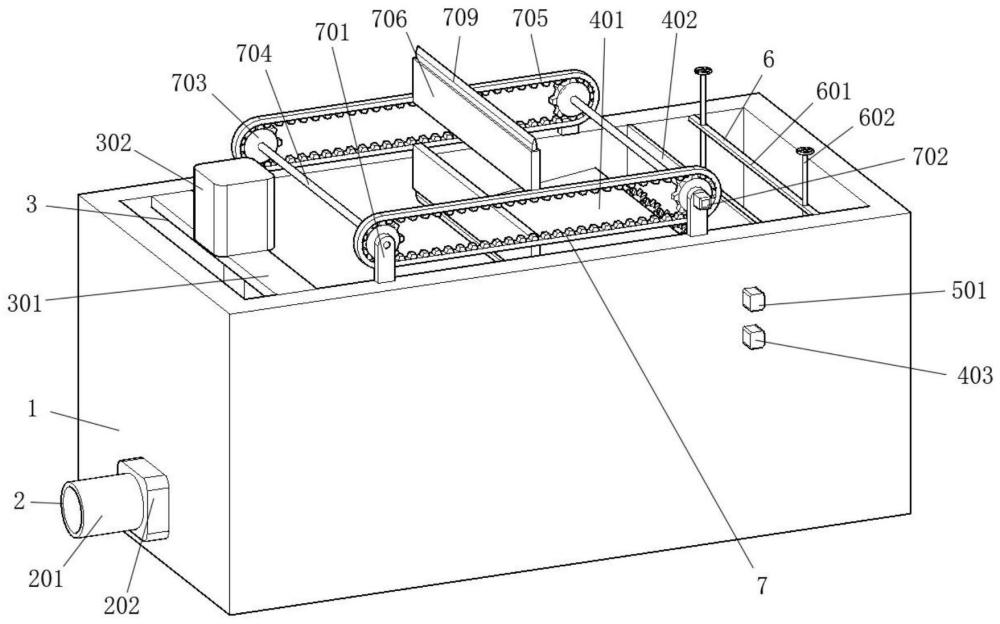

1.一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于,包括:

气浮箱(1),放置在地面上,所述气浮箱(1)的两端安装有用于输送餐厨垃圾压榨液的输送机构(2);

垃圾清理机构(4),安装于气浮箱(1)的内壁,所述垃圾清理机构(4)用于对餐厨垃圾压榨液中分离出的垃圾进行集中收集与排放;

过滤防堵机构(8),安装于气浮箱(1)的内壁,所述过滤防堵机构(8)位于垃圾清理机构(4)的底部,进而通过过滤防堵机构(8)对少部分未被气浮分离的垃圾进行过滤阻挡防止其直接排放。

2.根据权利要求1所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述过滤防堵机构(8)包括若干固定架(801)、若干缓冲滑杆(802)、过滤网板(803)、若干第二弹簧(804)、若干支撑滑轨(805)、若干防水盒(806)、若干电动推杆(807)、若干移动块(808)、固定板(809)、第二伸缩滑槽(810)、若干第三弹簧(811)和防堵刮板(812),若干所述固定架(801)的一端固定连接于气浮箱(1)的内壁,若干所述缓冲滑杆(802)固定连接于固定架(801)的另一端内侧,所述过滤网板(803)滑动连接于缓冲滑杆(802)的侧壁,若干所述第二弹簧(804)的两端分别固定连接于固定架(801)的一端内侧和过滤网板(803)的侧壁,若干所述支撑滑轨(805)固定连接于过滤网板(803)的一端,若干所述防水盒(806)的一端固定连接于支撑滑轨(805)的一端,若干所述电动推杆(807)固定安装于防水盒(806)的内壁,若干所述移动块(808)通过与支撑滑轨(805)相契合滑动连接于支撑滑轨(805)的侧壁且与电动推杆(807)的输出端固定连接,所述固定板(809)固定连接于两个移动块(808)之间,所述第二伸缩滑槽(810)开设于固定板(809)的一端内侧,若干所述第三弹簧(811)的一端固定连接于第二伸缩滑槽(810)的一端,所述防堵刮板(812)的一端固定连接于第三弹簧(811)的另一端。

3.根据权利要求2所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述固定板(809)的另一端安装有防沉淀机构(9),所述防沉淀机构(9)包括若干固定杆(901)、若干旋转滚轮(902)和若干搅拌叶片(903),若干所述固定杆(901)的一端固定连接于固定板(809)的另一端,若干所述旋转滚轮(902)转动连接于固定杆(901)的侧壁,若干所述搅拌叶片(903)的一端固定连接于旋转滚轮(902)的侧壁。

4.根据权利要求1所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述输送机构(2)包括输入水管(201)、第一电磁阀(202)、输出水管(203)和第二电磁阀(204),所述输入水管(201)的一端固定连接于气浮箱(1)的一端,所述第一电磁阀(202)固定安装于输入水管(201)的侧壁,所述输出水管(203)的一端固定连接于气浮箱(1)的另一端,所述第二电磁阀(204)固定安装于输出水管(203)的侧壁。

5.根据权利要求1所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述垃圾清理机构(4)包括倾斜泥板(401)、垃圾集中槽(402)、第一电机(403)、输送辊轮(404)和垃圾排放槽(405),所述倾斜泥板(401)的侧壁固定连接于气浮箱(1)的内壁,所述垃圾集中槽(402)固定连接于倾斜泥板(401)的一端,所述第一电机(403)固定安装于气浮箱(1)的侧壁,所述输送辊轮(404)转动连接于气浮箱(1)的内壁且位于垃圾集中槽(402)的中部,所述输送辊轮(404)的一端转动贯穿气浮箱(1)的内壁且与第一电机(403)的输出端固定连接,所述垃圾排放槽(405)的侧壁固定连接于气浮箱(1)的另一侧。

6.根据权利要求5所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述垃圾集中槽(402)的内部安装有破碎机构(5),所述破碎机构(5)包括第二电机(501)、转轴(502)和若干切割刀片(503),所述第二电机(501)固定安装于气浮箱(1)的侧壁,所述转轴(502)的两端转动连接于垃圾集中槽(402)的中部,所述转轴(502)的一端转动贯穿气浮箱(1)的侧壁且与第二电机(501)的输出端固定连接,若干所述切割刀片(503)固定连接于转轴(502)的侧壁。

7.根据权利要求1所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述气浮箱(1)的一端内侧安装有曝气机构(3),所述曝气机构(3)包括第一支撑板(301)、涡凹曝气机(302)、散气叶轮(303)、曝气槽(304)和回流槽(305),所述第一支撑板(301)的两端固定连接于气浮箱(1)的内侧顶部,所述涡凹曝气机(302)固定安装于第一支撑板(301)的顶端中部,所述散气叶轮(303)固定连接于涡凹曝气机(302)的输出端,所述曝气槽(304)固定连接于气浮箱(1)的一端内侧,所述回流槽(305)固定连接于曝气槽(304)的一端。

8.根据权利要求1所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述气浮箱(1)的另一端内侧安装有溢流调节机构(6),所述溢流调节机构(6)包括第二支撑板(601)、若干控制杆(602)、溢流升降板(603)、支撑底座(604)和若干螺纹槽(605),所述第二支撑板(601)的两端固定连接于气浮箱(1)的内侧顶部,若干所述螺纹槽(605)开设于第二支撑板(601)的顶端,若干所述控制杆(602)通过与螺纹槽(605)相契合转动连接于第二支撑板(601)的顶端,所述溢流升降板(603)的顶端转动连接于控制杆(602)的底端,所述支撑底座(604)固定连接于气浮箱(1)的另一端内侧。

9.根据权利要求1所述的一种餐厨垃圾压榨液处理用涡凹气浮系统,其特征在于:所述气浮箱(1)的顶端安装有充分刮泥机构(7),所述充分刮泥机构(7)包括若干支撑架(701)、第三电机(702)、若干传动齿轮(703)、若干连杆(704)、若干传动链条(705)、若干支撑刮泥板(706)、若干第一伸缩滑槽(707)、若干第一弹簧(708)和若干伸缩刮泥板(709),若干所述支撑架(701)的底端固定连接于气浮箱(1)的顶端,所述第三电机(702)固定安装于其中一个支撑架(701)的侧壁,若干所述传动齿轮(703)的一端转动连接于支撑架(701)的侧壁,所述第三电机(702)的输出端转动贯穿支撑架(701)的侧壁且与其中一个传动齿轮(703)的一端固定连接,若干所述连杆(704)固定连接于两个传动齿轮(703)之间,若干所述传动链条(705)通过与传动齿轮(703)相啮合安装于两个传动齿轮(703)之间,若干所述支撑刮泥板(706)固定连接于两个传动链条(705)之间,若干所述第一伸缩滑槽(707)开设于支撑刮泥板(706)的一端内侧,若干所述第一弹簧(708)的一端固定连接于第一伸缩滑槽(707)的一端,若干所述伸缩刮泥板(709)的一端固定连接于第一弹簧(708)的另一端。

10.根据权利要求1‑9任一项所述的一种餐厨垃圾压榨液处理用涡凹气浮系统的工艺,其特征在于:具体步骤如下:

S1:首先,通过第二支撑板(601)支撑转动控制杆(602)带动溢流升降板(603)从支撑底座(604)内伸出,根据使用需要控制溢流升降板(603)的升降高度,从而防止污水溢流到垃圾集中槽(402)中,然后通过第一电磁阀(202)打开使餐厨垃圾压榨液从输入水管(201)排入到曝气槽(304)中,并通过第一支撑板(301)支撑的涡凹曝气机(302)启动将微气泡通过散气叶轮(303)打入到曝气槽(304)中的污水中,通过微气泡上升从而将压榨液中的固体悬浮物带到水面;

S2:然后,悬浮在水面的固体垃圾通过第三电机(702)启动带动传动齿轮(703)转动,通过连杆(704)传动从而带动传动齿轮(703)一起转动,再带动相啮合的传动链条(705)转动移动,通过传动链条(705)移动从而带动支撑刮泥板(706)来回转动移动将悬浮在水面的固体垃圾推送到倾斜泥板(401)上并推入到垃圾集中槽(402)中,同时,通过第一弹簧(708)的反作用力使伸缩刮泥板(709)从第一伸缩滑槽(707)内部伸出,使伸缩刮泥板(709)与倾斜泥板(401)贴合紧密,从而通过支撑刮泥板(706)移动推送垃圾的同时带动伸缩刮泥板(709)移动并充分的将垃圾推送到垃圾集中槽(402)中,防止垃圾残留贴附在倾斜泥板(401)上;

S3:同时,推送到垃圾集中槽(402)内的垃圾,通过第二电机(501)启动带动转轴(502)转动,通过转轴(502)转动从而带动其上的切割刀片(503)旋转对体积较大的垃圾进行切割破碎处理,从而有效防止垃圾体积过大导致容易造成堵塞的情况不方便排放清理,破碎后,通过第一电机(403)启动带动输送辊轮(404)在垃圾集中槽(402)内转动,将破碎后的垃圾卷送到垃圾排放槽(405)中集中排放出去进行清理;

S4:其次,部分未悬浮的垃圾随着水流移动的同时,通过过滤网板(803)对垃圾进行过滤分离阻挡,通过过滤网板(803)受垃圾冲撞后在缓冲滑杆(802)上滑动移动,通过第二弹簧(804)的反作用力对冲撞力进行缓冲减震,从而保护过滤网板(803)避免受损,长时间使用后,通过由防水盒(806)防水保护的电动推杆(807)启动伸缩带动移动块(808)在支撑滑轨(805)的侧壁上来回移动,并通过第三弹簧(811)的反作用力使防堵刮板(812)受力从第二伸缩滑槽(810)内伸出与过滤网板(803)的表面贴合紧密,进而通过移动块(808)移动带动固定板(809)移动,通过固定板(809)来回移动从而带动防堵刮板(812)在来回移动的过程中对堵塞在过滤网板(803)表面的垃圾进行刮除防堵清理,避免垃圾堆积堵塞从而影响正常过滤;

S5:最后,通过固定板(809)来回移动,从而带动由固定杆(901)支撑的旋转滚轮(902)移动,通过旋转滚轮(902)移动受水的阻力影响在固定杆(901)上自转,从而通过旋转滚轮(902)转动带动搅拌叶片(903)转动对污水进行搅拌使垃圾活跃在污水中,避免沉淀在气浮箱(1)的底部,再通过散气叶轮(303)在曝气槽(304)底部产生微气泡的同时使曝气槽(304)的底部形成负压区,通过负压区的压力使气浮箱(1)底部带有垃圾的污水通过回流槽(305)吸回到曝气槽(304)中重新经过曝气从而悬浮在水面,最终,经过垃圾分离处理后的污水,再通过第二电磁阀(204)打开使污水通过输出水管(203)排放出去,完成对餐厨垃圾压榨液的处理工作。
