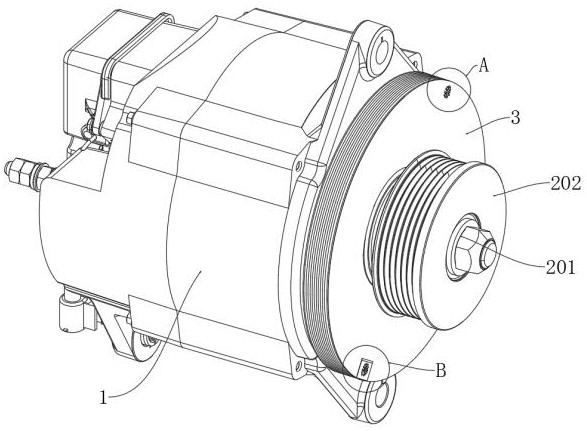

1.一种采用磁力旋转悬浮结构的发电机,其特征在于,包括拼接式壳体(1)、活动连接在拼接式壳体(1)上的转轴(201)、设于拼接式壳体(1)内部的定子组件、设于转轴(201)上的转子组件以及连接在拼接式壳体(1)外壁上的从动式降温机构(3);
所述从动式降温机构(3)包括伸缩式泵气组件以及设于伸缩式泵气组件内部的伸缩式泵液组件和伸缩式储液组件,所述拼接式壳体(1)内部设有通液夹层(100),所述伸缩式泵液组件和伸缩式储液组件的内部空间均与通液夹层(100)连通,所述伸缩式泵气组件的一端固定连接在拼接式壳体(1)的外壁上,伸缩式泵气组件的另一端连接有滑块(3014),所述转轴(201)上设有与滑块(3014)相配合的往复螺纹槽(2010),所述伸缩式泵液组件的两端分别与伸缩式泵气组件的两端固定连接,所述伸缩式储液组件的一端与伸缩式泵气组件的一端固定连接,伸缩式储液组件的另一端与伸缩式泵气组件的另一端接触,伸缩式泵液组件上设有换热组件;
当伸缩式泵气组件处于拉伸状态时,伸缩式泵液组件内部产生负压并将外界空气抽入伸缩式泵气组件内部,伸缩式泵液组件处于同步拉伸的状态,伸缩式泵液组件内部产生负压并将通液夹层(100)内的液体抽入伸缩式泵液组件的内部,通液夹层(100)内液体减少时产生负压并将伸缩式储液组件内的液体抽入通液夹层(100)内,伸缩式泵液组件内的液体通过换热组件与伸缩式泵气组件抽入的空气进行换热;
所述伸缩式泵气组件包括移动环体(301)、固定环体(302)、连接在移动环体(301)和固定环体(302)之间的第一伸缩波纹管(303)和第二伸缩波纹管(304)以及设于移动环体(301)上的单向进气组件和单向排气组件;
所述伸缩式泵液组件包括第三伸缩波纹管(305),所述第三伸缩波纹管(305)的两端分别与移动环体(301)和固定环体(302)固定连接;
所述伸缩式储液组件包括第四伸缩波纹管(307)、连接在第四伸缩波纹管(307)一端的移动盘(308),所述第四伸缩波纹管(307)的另一端与固定环体(302)固定连接。
2.根据权利要求1所述的一种采用磁力旋转悬浮结构的发电机,其特征在于,所述转轴(201)上连接有同步轮(202),同步轮(202)与外界动力设备连接,用于驱使转轴(201)以设定转速进行转动。
3.根据权利要求2所述的一种采用磁力旋转悬浮结构的发电机,其特征在于,所述单向排气组件设于移动环体(301)上靠近伸缩式泵液组件的位置处,所述固定环体(302)和移动环体(301)均套设在转轴(201)上,固定环体(302)固定连接在拼接式壳体(1)的外壁上,所述滑块(3014)连接在移动环体(301)内圆面上,所述移动环体(301)、固定环体(302)、第一伸缩波纹管(303)和第二伸缩波纹管(304)之间形成一密封储气腔室。
4.根据权利要求3所述的一种采用磁力旋转悬浮结构的发电机,其特征在于,所述单向进气组件包括设于移动环体(301)上的进气孔(3010)以及连接在移动环体(301)位于密封储气腔室内的端面上的第一塑性密封片(3012),所述第一塑性密封片(3012)仅有一端与移动环体(301)固定连接,且第一塑性密封片(3012)覆盖进气孔(3010)。
5.根据权利要求4所述的一种采用磁力旋转悬浮结构的发电机,其特征在于,所述单向排气组件包括设于移动环体(301)上的排气孔(3011)以及连接在移动环体(301)位于外界的端面上的第二塑性密封片(3013),第二塑性密封片(3013)仅有一端与移动环体(301)固定连接,且第二塑性密封片(3013)覆盖排气孔(3011)。
6.根据权利要求5所述的一种采用磁力旋转悬浮结构的发电机,其特征在于,所述第三伸缩波纹管(305)内设有第一多节式伸缩杆(309),第一多节式伸缩杆(309)的两端分别与移动环体(301)和固定环体(302)固定连接,所述第三伸缩波纹管(305)、移动环体(301)和固定环体(302)之间形成一个密封泵液腔室,固定环体(302)上设有与密封泵液腔室相连通的回流孔(3020),拼接式壳体(1)内部设有出液孔(103)和出液通道(104),出液孔(103)的两端分别与回流孔(3020)和出液通道(104)连通,出液通道(104)的另一端与通液夹层(100)连通。
7.根据权利要求6所述的一种采用磁力旋转悬浮结构的发电机,其特征在于,所述换热组件包括若干个导热片(306),若干个导热片(306)均连接在第三伸缩波纹管(305)上,导热片(306)的一端延伸至密封储气腔室内,另一端延伸至密封泵液腔室内。
8.根据权利要求7所述的一种采用磁力旋转悬浮结构的发电机,其特征在于,所述移动盘(308)上连接有第二多节式伸缩杆(310),第二多节式伸缩杆(310)的另一端与固定环体(302)固定连接,所述第四伸缩波纹管(307)、移动盘(308)和固定环体(302)之间形成一密封储液腔室,固定环体(302)上设有与密封储液腔室相连通的注液孔(3021),拼接式壳体(1)内部设有进液孔(101)和进液通道(102),进液孔(101)的两端分别与注液孔(3021)和进液通道(102)连通,进液通道(102)的另一端与通液夹层(100)连通。
