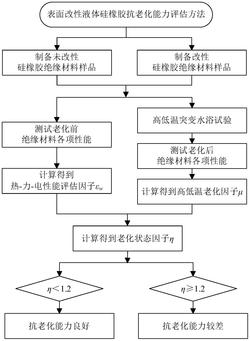

1.一种表面改性液体硅橡胶抗老化能力的评估方法，其特征在于，包括以下步骤：

第一步：制备填料表面未经改性的硅橡胶绝缘材料样本n个，记录初始环境温度T下的硅橡胶厚度为dc，质量为mc；对老化前硅橡胶材料进行热‑力‑电学性能测试，记录未改性硅橡胶绝缘材料的热导率λc，拉伸强度δc，击穿电压Ec；

第二步：制备填料表面改性后的硅橡胶绝缘材料，其中用于表面改性的材料占填料总含量的w％，w＝1，2，3，4，5，每种含量改性下的硅橡胶绝缘材料样本各n个，记录初始环境温度T下改性硅橡胶绝缘材料的厚度为dgw，质量为mgw，对老化前改性硅橡胶材料进行热‑力‑电学性能测试，记录改性硅橡胶绝缘材料的热导率λgw，拉伸强度δgw，击穿电压Egw；

第三步：结合第一步和第二步，得到改性硅橡胶材料老化前的热‑力‑电性能评估因子εw：

第四步：为加快材料老化，老化实验综合考虑湿度和温度老化，采用高低温突变水浴试验，设定实验最高温度为Tmax，最小温度为Tmin，实验当前温度为Tx，其中Tmin≤Tx≤Tmax，当温度Tx到达最高温度和最低温度的保温时间为tk，一个高低温突变循环周期时间为6h，循环次数为30次，循环结束表示一次高低温突变水浴试验结束，循环试验i次，其中i＝1，2，…，10；

第五步：所有样品一同放入高低温突变水浴试验箱内，结束一次高低温突变水浴试验后，测试得到未经表面改性的硅橡胶绝缘材料的热导率λcai，拉伸强度δcai，击穿电压Ecai，绝缘材料厚度为dcai，质量为mcai，经表面改性后的硅橡胶绝缘材料的热导率λgwbi，拉伸强度δgwbi，击穿电压Egwbi，绝缘材料厚度为dgwbi，质量为mgwbi，得到高低温老化因子μ：第六步：综合老化前热‑力‑电性能评估因子和高低温老化因子得到改性硅橡胶材料老化状态因子η：

若η＜1.2，则认为该表面改性下的硅橡胶绝缘材料抗老化能力良好，绝缘性能良好，反之则认为其抗老化能力较差，绝缘性能不满足要求。
