专利号: 2023115082268
申请人: 南京博丞橡塑有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

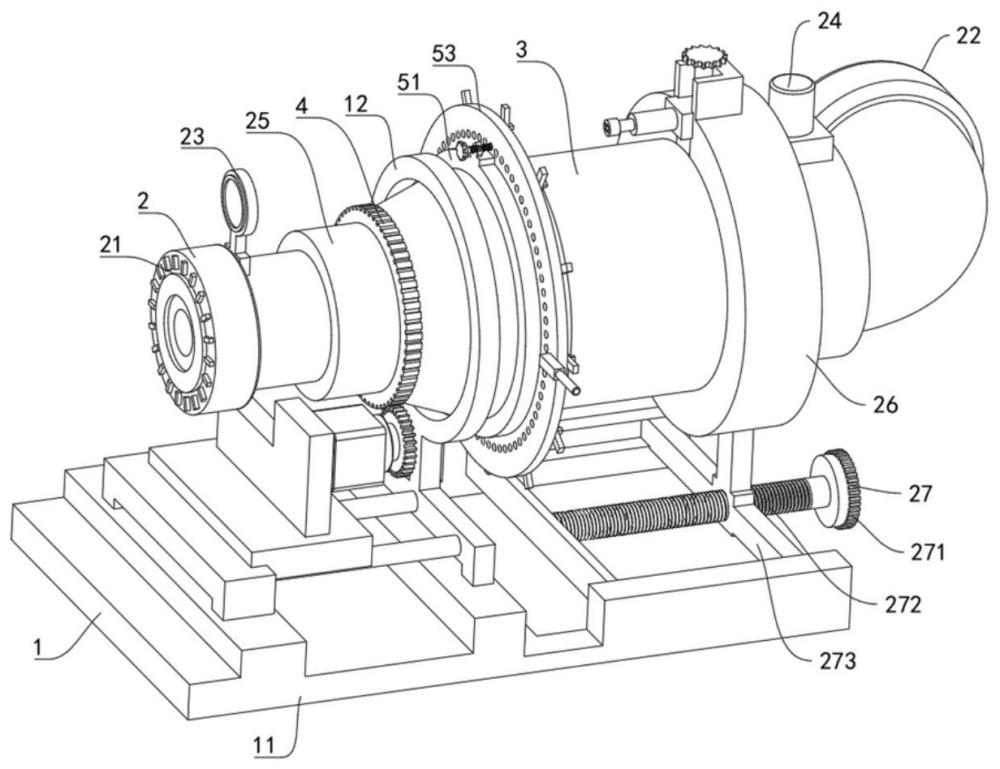

1.一种橡胶密封件泄压检测装置,所述橡胶密封件泄压检测装置包括:装置主体(1),所述装置主体(1)包括承载基座(11)以及承载限位座(12);

泄压检测机构(2),所述泄压检测机构(2)用于对待检测密封件(6)进行泄压检测;

其中,其特征在于,所述泄压检测机构(2)包括压力泵(21)、导通管(25)、固定管(26)以及泄压阀(22),所述泄压阀(22)安装在固定管(26)上,导通管(25)与压力泵(21)之间固定连接,且导通管(25)远离所述压力泵(21)的一端固定连接有转接固定组件(5),转接固定组件(5)与固定管(26)之间设置有检测管道(3),检测管道(3)靠近转接固定组件(5)的一端设置有待检测密封件(6);

转接固定组件(5),所述转接固定组件(5)用于固定不同规格的检测管道(3)以及待检测密封件(6);

其中,所述转接固定组件(5)包括:

转接头(51),所述转接头(51)的一端与导通管(25)固定连接,转接头(51)内设置有内限位圈(511),内限位圈(511)与转接头(51)内壁之间包围形成检测腔(512);

设置在转接头(51)内的密封限位部(52),所述密封限位部(52)用于支撑并固定不同规格的待检测密封件(6);

所述密封限位部(52)包括:

第一驱动电机(521),所述第一驱动电机(521)固定安装在导通管(25)内;

与第一驱动电机(521)输出端固定连接的限位传动轴(529);

驱动转盘(522),所述驱动转盘(522)固定安装在所述限位传动轴(529)的端部;

设置在所述驱动转盘(522)一侧的导向转盘(525),导向转盘(525)固定安装在所述内限位圈(511)中;

所述密封限位部(52)还包括:

至少一组内驱动槽(523),所述内驱动槽(523)开设在所述驱动转盘(522)内,且内驱动槽(523)内滑动安装有内驱动块(524);

至少一组内限位槽(526),所述内限位槽(526)开设在导向转盘(525)内,内限位槽(526)也与内驱动块(524)滑动连接;

与内驱动块(524)可拆卸固定连接的内推杆(527),内推杆(527)远离内驱动块(524)的一端贯穿所述内限位圈(511),且固定连接有密封限位座(528)。

2.如权利要求1所述的橡胶密封件泄压检测装置,其特征在于:所述泄压检测机构(2)还包括:前端传感器(23),所述前端传感器(23)固定安装在导通管(25)上;

后端传感器(24),所述后端传感器(24)固定安装在固定管(26)内,且前端传感器(23)以及后端传感器(24)配合工作用于对待检测密封件(6)泄压检测工作;

设置在所述承载基座(11)上的管位移部(27),所述管位移部(27)与所述固定管(26)连接,管位移部(27)用于调节所述固定管(26)的位置。

3.如权利要求2所述的橡胶密封件泄压检测装置,其特征在于:所述管位移部(27)包括:位移转轮(271);

第一螺杆(272),所述第一螺杆(272)转动安装在所述承载基座(11)上,且第一螺杆(272)的一端与位移转轮(271)固定连接;

套设在所述第一螺杆(272)上的位移滑座(273),位移滑座(273)与固定管(26)固定连接,且位移滑座(273)的两端分别与承载基座(11)滑动连接。

4.如权利要求3所述的橡胶密封件泄压检测装置,其特征在于:所述转接固定组件(5)还包括:辅助定位部(53),所述辅助定位部(53)安装在转接头(51)上,辅助定位部(53)用于待检测密封件(6)缺陷位置的检测确定;

缺陷检测部(54),所述缺陷检测部(54)安装在固定管(26)内。

5.如权利要求4所述的橡胶密封件泄压检测装置,其特征在于:还包括:主体驱动部(4),所述主体驱动部(4)安装在所述承载基座(11)上,主体驱动部(4)用于驱动所述泄压检测机构(2)转动,从而配合缺陷检测部(54)对待检测密封件(6)进行缺陷检测;

其中,所述主体驱动部(4)包括:

第二驱动电机(41),所述第二驱动电机(41)固定安装在承载基座(11)上;

与第二驱动电机(41)输出端固定连接的主动齿轮(42);

固定套设在所述导通管(25)外部的从动齿圈(43),从动齿圈(43)与主动齿轮(42)之间啮合传动。

6.如权利要求5所述的橡胶密封件泄压检测装置,其特征在于:所述辅助定位部(53)包括:辅助定位盘(531),所述辅助定位盘(531)转动安装在转接头(51)的外部,且辅助定位盘(531)内开设有多组外驱动槽(533);

至少一组外驱动块(532),所述外驱动块(532)滑动安装在所述外驱动槽(533)内,且外驱动块(532)可拆卸固定连接有外联动座(534);

与外联动座(534)固定连接的辅助定位板(536),所述辅助定位板(536)设置在检测腔(512)内。

7.如权利要求6所述的橡胶密封件泄压检测装置,其特征在于:所述辅助定位部(53)还包括:至少一组盘锁定槽(537),所述盘锁定槽(537)开设在所述辅助定位盘(531)内;

安装在转接头(51)上的内螺纹筒(539),所述内螺纹筒(539)内螺纹安装有第二螺杆(538),第二螺杆(538)插入所述盘锁定槽(537)内,用于锁定所述辅助定位盘(531)。

8.如权利要求7所述的橡胶密封件泄压检测装置,其特征在于:所述缺陷检测部(54)包括:检测转轮(541);

与检测转轮(541)固定连接的第三螺杆(542),所述第三螺杆(542)转动安装在所述固定管(26)内;

套设在所述第三螺杆(542)上的升降螺纹块(543),所述升降螺纹块(543)上固定安装有伺服气缸(544),伺服气缸(544)的伸缩端固定安装有检测挤压座(545),检测挤压座(545)内嵌装有位移传感器(546)。
