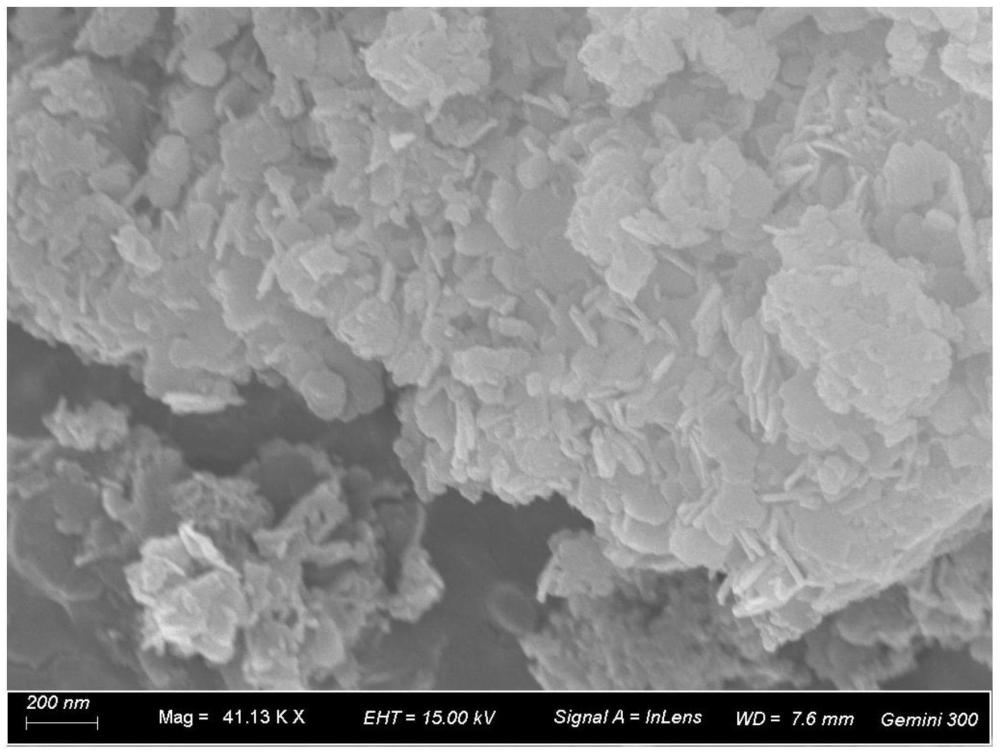

1.一种负载型层状Mn‑M(Ce,Cr,Fe)‑O水滑石催化剂的制备方法，其特征在于，所述制备方法包括以下步骤：S1、将MgCl2·6H2O、Al(NO3)3·9H2O、Mn(NO3)2和Cr(NO3)3·9H2O依次溶解于去离子水中得到溶液A，再将Na2CO3溶液和NaOH溶液混合得到溶液B，将溶液B缓慢滴入溶液A中调节的溶液A的pH＝10得到溶液C，对溶液C进行离心、洗涤以及干燥处理得到层状MgMnAlCr‑LDH水滑石；

S2、将Mn(NO3)2溶解于去离子水中得到溶液D，向溶液D中加入活性剂并搅拌使活性剂完全溶于溶液D中得到溶液E，向溶液E中加入柠檬酸并搅拌使柠檬酸完全溶解得到溶液F，对溶液F进行蒸煮使溶液F呈凝胶状，向凝胶状F中加入层状MgMnAlCr‑LDH水滑石并搅拌得到凝胶状G，对凝胶状G进行干燥、焙烧以及研磨处理得到负载型层状Mn‑M‑O和水滑石的催化剂。

2.根据权利要求1所述的制备方法，其特征在于：步骤S1中MgCl2·6H2O的物质的量浓度为0.625～1mol/L，其中n(Mg)/n(Al)摩尔比为4:1～1:4，且n(Mn)/n(Mg)和n(Cr)/n(Al)摩尔比均为1:4。

3.根据权利要求2所述的制备方法，其特征在于：步骤S1中Na2CO3溶液和NaOH溶液的体积比为1：1，所述Na2CO3溶液的浓度为0.2mol/L，所述NaOH溶液的浓度为1mol/L。

4.根据权利要求1所述的制备方法，其特征在于：步骤S1中洗涤使用去离子水，洗涤次数为至少3次，步骤S1中干燥的温度为80℃～100℃，10h～12h。

5.根据权利要求1所述的制备方法，其特征在于：步骤S2中活性剂为Ce(NO3)3·6H2O、Cr(NO3)3·9H2O或Fe(NO3)3·9H2O中的一种或多种。

6.根据权利要求1所述的制备方法，其特征在于：步骤S2中，蒸煮在水浴锅中进行，蒸煮的温度为75℃～85℃。

7.根据权利要求1所述的制备方法，其特征在于：步骤S2中干燥的温度为80℃～100℃，时间为5h～7h，焙烧的温度为200℃～400℃，时间为3h～5h。

8.一种负载型层状Mn‑M(Ce,Cr,Fe)‑O水滑石催化剂由权利要求1‑7任一所述制备方法制备而成。

9.根据权利要求8所述的一种负载型层状Mn‑M(Ce,Cr,Fe)‑O水滑石催化剂，其特征在于：所述催化剂活性组分为Mn‑Ce‑O，Mn‑Cr‑O，Mn‑Fe‑O，Mn‑Ce‑Cr‑O，Mn‑Ce‑Fe‑O、Mn‑Cr‑Fe‑O以及Mn‑Ce‑Cr‑Fe‑O中的一种或多种，其中n(Mn)/n(M)摩尔比为6:1～2:1，n(Ce)/n(Cr)、n(Ce)/n(Fe)和n(Cr)/n(Fe)摩尔比均为1:1，且Mn‑M‑O混/复合金属氧化物负载量的质量分数为20％‑40％。

10.如权利要求8所述的负载型层状Mn‑M(Ce,Cr,Fe)‑O水滑石催化剂在制备吸附臭氧

或挥发性有机化合物产品中的应用。
