专利号: 2023114657287
申请人: 徐州宏巨机械制造有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

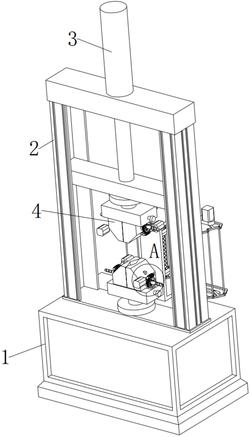

1.一种铸铁件强度检测装置,包括机座以及设置于机座上壁的拉伸支架,所述拉伸支架上端贯穿设有液压缸,所述液压缸的底端和机座上壁分别连接有夹持装置,其特征在于:

所述夹持装置包括固定基座以及与固定基座滑动连接的两个夹具本体,两个夹具本体相邻一侧分别通过导向柱滑动连接有夹紧块,夹具本体上贯穿安装有驱动夹紧块移动的预夹紧驱动;所述机座上壁一侧安装有划线测量机构,所述划线测量机构包括对铸铁试样的两端部进行夹持的固定组件以及设置在固定组件两侧的划线支架,所述划线支架上设有电动推杆,所述划线支架上滑动设有标记件,电动推杆的端部设有推动标记件移动的伸缩压板,所述标记件的端部滑动套设有应变套筒,所述应变套筒内壁和标记件端部之间设有支撑弹簧,应变套筒内壁和标记件端部之间设有直线位移传感器;

所述固定组件上设有上下对称设置的固定部,所述固定部上开设有圆台形的定心腔体,所述机座上壁设有安装架,所述安装架呈匚字形设置,固定组件两侧的划线支架对称设置,所述划线支架包括固定板、划线支板以及带动划线支板绕定心腔体轴线转动的定心旋转组件,所述定心旋转组件设于固定板上,定心旋转组件中线到安装架下壁的高度与固定组件中线到安装架下壁的高度相同,划线支板设于定心旋转组件的端部,所述固定板上设有驱动电机,驱动电机的输出轴与定心旋转组件相连;

所述定心旋转组件包括第一铰接件、第二铰接件、第一连架、第二连架和平行连杆,所述固定板上设有铰轴一和铰轴二,铰轴一的轴心、铰轴二的轴心和定心腔体的轴心在一条直线上,第一铰接件和第二铰接件的结构和方向相同,第一铰接件呈T形设置,第一铰接件的一端与铰轴一固定连接,驱动电机的输出轴与铰轴一相连,第一铰接件的另外两端分别与第一连架、第二连架转动连接,第二铰接件的一端与铰轴二固定连接,第二铰接件的另外两端分别与第一连架、第二连架转动连接,所述平行连杆设于第一连架和第二连架之间,平行连杆的两端分别与第一连架、第二连架转动连接,第一连架侧边和第二连架的侧边平行设置,平行连杆到定心腔体轴线的长度与铰轴一的轴线到第一铰接件远离铰轴一的侧边的长度相等,所述划线支板贯穿设有多个从上到下等间距阵列分布的滑动套筒,所述标记件滑动安装设于滑动套筒内,滑动套筒的轴线与定心腔体的轴线交叉。

2.根据权利要求1所述的一种铸铁件强度检测装置,其特征在于:所述预夹紧驱动包括蜗轮转环、拉簧、蜗杆和预夹紧电机,所述夹具本体上转动贯穿设有螺纹套筒,所述螺纹套筒内螺纹连接有夹紧螺杆,夹紧螺杆的端部连接夹紧块,夹紧块的侧壁设有与夹具本体滑动连接的导向柱;所述蜗轮转环转动设于夹具本体侧壁上,蜗轮转环与螺纹套筒同轴线设置,所述拉簧设于蜗轮转环内壁和螺纹套筒外壁之间,拉簧绕螺纹套筒阵列分布,所述蜗杆转动设于夹具本体侧壁,蜗杆与蜗轮转环外壁轮齿啮合,预夹紧电机设于夹具本体侧壁,预夹紧电机输出轴与蜗杆相连。

3.根据权利要求1所述的一种铸铁件强度检测装置,其特征在于:所述机座侧壁设有控制器,所述控制器与直线位移传感器电性连接。

4.根据权利要求1所述的一种铸铁件强度检测装置,其特征在于:所述固定组件设于安装架内壁,所述固定组件包括固定滑槽、双向丝杠二以及对称设置的夹持板,所述固定滑槽设于安装架的竖向内壁,所述双向丝杠二转动设于固定滑槽内,夹持板滑动卡设于固定滑槽内,双向丝杠二两端的螺纹的螺向相反,夹持板对称设于双向丝杠二的两端并分别与双向丝杠二的两端螺纹连接,所述固定部设于夹持板的端部。

5.根据权利要求1所述的一种铸铁件强度检测装置,其特征在于:所述伸缩压板包括中心套筒以及滑动设于中心套筒两端的滑板,所述应变套筒外壁设有上下贯通的卡接框,所述卡接框滑动套设于伸缩压板上。

6.根据权利要求1所述的一种铸铁件强度检测装置,其特征在于:所述夹具本体靠近固定基座中线的一侧设有V形卡槽一,V形卡槽一内设有收纳槽,所述夹紧块嵌合设于收纳槽内,所述夹紧块靠近固定基座中线的一侧设有V形卡槽二。

7.根据权利要求6所述的一种铸铁件强度检测装置,其特征在于:所述固定基座上设有一侧开口的夹持滑槽,所述夹持滑槽内转动设有双向丝杠一,所述夹具本体上设有滑动卡接在夹持滑槽内的螺纹滑座一,双向丝杠一两端的螺纹的螺向相反,两个夹具本体的螺纹滑座一分别与双向丝杠一的两端螺纹啮合。

8.根据权利要求1所述的一种铸铁件强度检测装置,其特征在于:所述拉伸支架上设有导向滑槽,所述液压缸和夹持装置之间设有连接梁,所述连接梁与导向滑槽滑动卡接。
