专利号: 2023114255289
申请人: 江苏弗林特机电科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

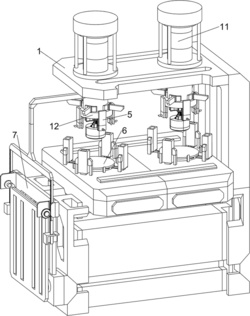

1.一种定子铁芯加工用热压机,其特征是,包括有底座(1),底座(1)开有放置槽(26),底座(1)固接有液压缸(11),液压缸(11)的伸缩端固接有用于对定子铁芯进行热压的热压板(12),热压板(12)内固接有按压架(2),按压架(2)内滑动式连接有用于起导向作用的支撑杆(21),支撑杆(21)为镂空状,支撑杆(21)的镂空部位均匀活动式连接有支撑板(23),支撑板(23)远离按压架(2)的一端转动式连接有用于对不同尺寸的定子铁芯进行居中定位的压块(24),支撑杆(21)远离按压架(2)的端部固接有固定块(25),压块(24)底部与固定块(25)顶部接触,支撑杆(21)与按压架(2)之间设有用于推动压块(24)移动撑住定子铁芯的撑开组件;

按压架(2)由空心圆柱和竖杆组成,按压架(2)的竖杆与推环(22)接触配合;

撑开组件包括有推环(22),推环(22)滑动式连接于支撑杆(21)的镂空部位,按压架(2)靠近推环(22)的一侧固接有第一固定板(3),第一固定板(3)朝向推环(22)的一侧均匀固接有用于卡住推环(22)的卡扣(31);

推环(22)由十字圆环和圆台组成,卡扣(31)卡住推环(22)的十字圆环,支撑板(23)与推环(22)内的圆台接触配合。

2.按照权利要求1所述的一种定子铁芯加工用热压机,其特征是,还包括有对称设置的第二固定板(5),对称设置的第二固定板(5)均匀等距固接于热压板(12),第二固定板(5)滑动式连接有用于夹持定子铁芯外壁的限位板(51),限位板(51)与相邻的第二固定板(5)之间连接有第一压力弹簧(52),底座(1)靠近放置槽(26)的一侧周向均匀固接有接触杆(53)。

3.按照权利要求2所述的一种定子铁芯加工用热压机,其特征是,接触杆(53)端部为斜面,限位板(51)与接触杆(53)接触配合。

4.按照权利要求3所述的一种定子铁芯加工用热压机,其特征是,限位板(51)远离热压板(12)的一侧为斜面。

5.按照权利要求1所述的一种定子铁芯加工用热压机,其特征是,还包括有对称设置的导向块(61),对称设置的导向块(61)均匀等距固接于热压板(12),导向块(61)内滑动式连接有滑动板(62),底座(1)活动式连接有用于支撑定子铁芯的顶板(6),顶板(6)与热压板(12)处于同一竖直线上,顶板(6)与底座(1)之间固接有第二压力弹簧(66),底座(1)固接有与滑动板(62)数量一致的导向套(63),导向套(63)内滑动式连接有滑块(64),底座(1)靠近顶板(6)的位置滑动式连接有与滑块(64)数量一致的推块(65),推块(65)靠近顶板(6)的一侧和推块(65)靠近滑块(64)的一侧均为斜面。

6.按照权利要求5所述的一种定子铁芯加工用热压机,其特征是,滑块(64)靠近推块(65)的一侧为斜面,滑动板(62)与滑块(64)接触配合。

7.按照权利要求1所述的一种定子铁芯加工用热压机,其特征是,还包括有连接架(71),连接架(71)固接于热压板(12),底座(1)固接有连接板(7),连接板(7)靠近连接架(71)的一侧转动式连接有用于遮挡铁屑杂质的遮挡板(73),连接架(71)靠近连接板(7)的一侧固接有齿条(74),遮挡板(73)连接有齿轮(72),齿条(74)与齿轮(72)啮合。
