专利号: 2023113983541
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

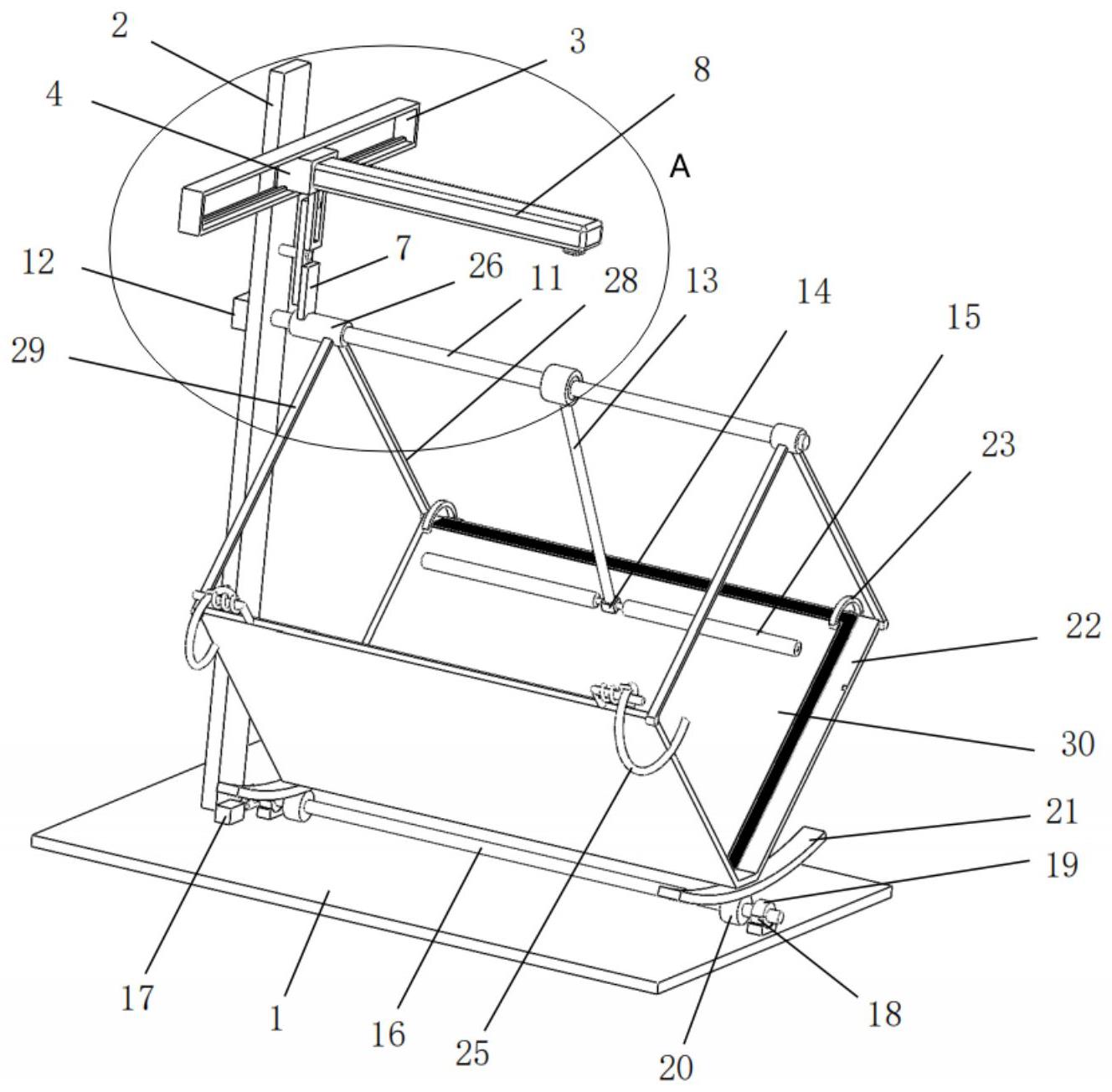

1.一种智能化信息采集设备,其特征在于,包括翻页摆平件、拍摄支撑件和拍摄件,所述翻页摆平件包括自动翻页件和页面摆平件,所述拍摄件在所述拍摄支撑件上对装订成册资料(30)进行扫描,所述自动翻页件在所述拍摄支撑件上对所述装订成册资料(30)进行自动翻页,所述页面摆平件在所述拍摄支撑件上将待扫描的页面放置水平,以备所述拍摄件扫描。

2.根据权利要求1所述的智能化信息采集设备,其特征在于,所述拍摄支撑件包括拍摄支撑座(1)和拍摄支撑杆(2),所述拍摄支撑杆(2)一端设置在所述拍摄支撑座上为所述拍摄件提供支撑。

3.根据权利要求1所述的智能化信息采集设备,其特征在于,所述拍摄件包括拍摄滑动槽(3)、拍摄滑块(4)、第一拍摄传动板(5)、第二拍摄传动板(6)、第三拍摄传动板(7)和拍摄延伸杆(8),所述拍摄滑块(4)嵌装在所述拍摄滑动槽(3)内,所述第一拍摄传动板(5)一端设置在所述拍摄滑块(4)上,所述第二拍摄传动板(6)一端通过其上设置的第一传动块滑动嵌装在所述第一拍摄传动板(5)的槽内,所述第三拍摄传动板(7)一端通过其上设置的第二传动块滑动嵌装在所述第二拍摄传动板(6)另一端的长条滑动槽内,所述拍摄延伸杆(8)一端设置在所述拍摄滑块(4)上,所述拍摄延伸杆(8)另一端安装有拍摄摄像头。

4.根据权利要求1所述的智能化信息采集设备,其特征在于,所述自动翻页件包括翻页传动轴(11)、第一电机(12)、翻页传动杆(13)、第二电机(14)和翻页滚动套(15),所述翻页传动轴(11)一端水平贯穿在所述拍摄支撑杆(2)上,所述第一电机(12)设置在所述拍摄支撑杆(2)上,所述第一电机(12)的转轴与所述翻页传动轴(11)一端连接,所述翻页传动杆(13)底端设置在所述翻页传动轴(11)上,所述第二电机(14)设置在所述翻页传动杆(13)顶端上,两个所述翻页滚动套(15)逐一对应固定套装在所述第二电机(14)的两个转轴上。

5.根据权利要求1所述的智能化信息采集设备,其特征在于,所述页面摆平件包括摆平支撑座、摆平传动轴(16)、第三电机(17)、下部轴承座(18)和上部扣置座(19)和摆平支撑传动件,所述摆平支撑座包括下部轴承座和上部扣置座,所述下部轴承座(18)设置在所述拍摄支撑座(1)一端上,所述下部轴承座(18)内嵌装有第一半圆滚珠轴承,所述上部扣置座(19)内嵌装有第二半圆滚珠轴承,所述上部扣置座(19)一端铰接在所述下部轴承座(18)上,所述上部扣置座(19)另一端设置有锁扣,所述上部扣置座(19)能够通过所述锁扣扣置锁定在所述下部轴承座上。

6.根据权利要求5所述的智能化信息采集设备,其特征在于,所述摆平传动轴(16)扣置在所述摆平支撑座(1)内,所述摆平传动轴(16)一端上固定套装有涡轮,所述第三电机(17)设置在所述拍摄支撑座(1)上,所述第三电机(17)的转轴上设置有蜗杆,并且所述蜗杆能够与所述蜗轮啮合。

7.根据权利要求5所述的智能化信息采集设备,其特征在于,所述摆平支撑传动件包括齿轮摆动传动件和翻转摆平件,所述齿轮摆动传动件设置在所述摆平传动轴上,所述翻转摆平件设置在所述齿轮摆动传动件上,所述齿轮摆动传动件包括齿轮(20)和齿轮环(21),所述齿轮(20)套装在所述摆平传动轴(16)上,所述齿轮环(21)呈圆弧形,所述齿轮环(21)啮合设置在所述齿轮(20)上,并且所述齿轮环(21)的圆心与所述翻页传动轴(11)的轴线重合。

8.根据权利要求7所述的智能化信息采集设备,其特征在于,所述翻转摆平件包括翻转摆平板(22)、扣置杆(23)、螺纹锁定架(24)、螺纹锁定杆(25)、连接杆和轴承(26),所述翻转摆平板(22)呈折弯板状,所述翻转摆平板(22)折弯处设置在所述齿轮环(21)的内侧面上,所述扣置杆(23)呈圆弧杆状,所述扣置杆(23)一端铰接在所述翻转摆平板(22)一端侧面上,并且所述扣置杆(23)另一端被第一扭簧驱动而扣置在所述装订成册的资料上。

9.根据权利要求8所述的智能化信息采集设备,其特征在于,所述螺纹锁定架(24)一端竖直设置在所述翻转摆平板(22)另一端上,所述螺纹锁定杆(25)呈锥形螺纹线状,所述螺纹锁定杆(25)铰接在所述螺纹锁定架(24)另一端上,所述螺纹锁定架(24)另一端上套有第二扭簧(27),所述第二扭簧(27)一端连接在所述螺纹锁定架(24)上,所述第二扭簧(27)另一端连接在所述螺纹锁定杆(25)上。

10.根据权利要求8所述的智能化信息采集设备,其特征在于,所述连接杆包括第一连接杆(28)和第二连接杆(29),所述第一连接杆(28)一端铰接在所述翻转摆平板一端上,所述第二连接杆(29)一端铰接在所述翻转摆平板(22)另一端上,所述轴承套装在所述摆平传动轴(16)上,所述轴承(26)的外圈与所述第一连接杆(28)和所述第二连接杆(29)另一端铰接,同时所述轴承(26)的外圈与所述第三拍摄传动板(7)另一端连接。
