1.一种自动脱纱的玻璃纤维拉丝机,包括,用于生产玻璃纤维的拉丝漏箱(10),其特征在于,还包括:

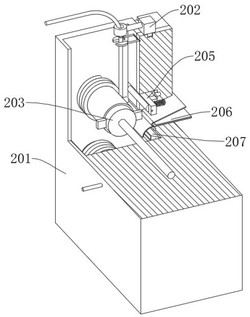

脱纱组件(20),用于将缠绕完成的纱筒卸出并自动装载新的纱筒,所述脱纱组件(20)包括箱体(201)、活动设置在箱体(201)上来更换纱筒的夹持组件(203)以及用来驱动夹持组件(203)转动并对纱筒固定和松开的驱动轴(208),所述箱体(201)上活动安装有与夹持组件(203)配合的控制纱筒进入的活动板(204);
以及,设置在箱体(201)上用于在纱筒绕卷完成时输出包裹膜(206)的输出机构和推动包裹膜(206)与纱筒接触的辅助贴合组件(207);
缓冲组件(30),用于给更换新的纱筒提供缓冲时间,所述缓冲组件(30)包括用于缠绕玻璃纤维的滑轮(302),所述滑轮(302)底部连接有给辅助贴合组件(207)提供动力的充气囊(303);所述缓冲组件(30)还包括固定架(301),所述滑轮(302)通过滑板滑动设置在固定架(301)上,且滑板的底部与充气囊(303)顶部连接,且滑板上设有重量小于玻璃纤维最大抗拉强度值的配重块。
2.根据权利要求1所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述箱体(201)上设有用于排出成品的L形排料槽和倾斜的用于储存未绕卷纱筒的进料槽,且箱体(201)上设有用于带动玻璃纤维往复摆动使其均匀绕卷以及对玻璃纤维进行裁断夹持的辅助绕卷组件(202),且辅助绕卷组件(202)位于进料槽上方。
3.根据权利要求2所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述夹持组件(203)包括往复移动的活动盘(2031)、与活动盘(2031)转动连接的固定辊(2032),所述固定辊(2032)上滑动安装多组有可自动缩回的滑块(2033)以及滑动设置在固定辊(2032)内并与滑块(2033)配合的推台(2034),所述驱动轴(208)上设有与固定辊(2032)滑动连接的限位件(2081),用于挤压推台(2034)将滑块(2033)推出来固定纱筒,同时带动固定辊(2032)转动。
4.根据权利要求3所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述进料槽与活动盘(2031)移动的空腔连通,所述活动板(204)与箱体(201)之间设有弹性件,且活动板(204)盖住进料槽的出料端。
5.根据权利要求4所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述限位件(2081)靠近固定辊(2032)的一侧设有金字塔状导台,所述固定辊(2032)由四个横截面为扇形的柱体组成,且四个扇形的柱体组合时为圆柱状,所述四个扇形的柱体通过多组螺丝可拆卸连接。
6.根据权利要求5所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述活动盘(2031)上设有两组用于绕卷时固定纱筒以及卸料时推动活动板(204)缩回的固定块,且两组固定块之间的间距大于纱筒的外径。
7.根据权利要求6所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,箱体(201)上还设有用于检测纱筒上玻璃纤维绕卷厚度的检测件(205),所述检测件(205)与辅助绕卷组件(202)以及输出包裹膜(206)的输出机构通讯连接,用于将纱筒绕卷完成的信号输送给辅助绕卷组件(202)对玻璃纤维进行夹持和裁断,同时将信号输送给输出机构将包裹膜(206)输出。
8.根据权利要求7所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述包裹膜(206)为双层结构,且一层为粘连层,一层为覆盖层,输出机构在输出包裹膜(206)时会将粘连层和覆盖层分开,且包裹膜(206)上的粘连层具有粘性的一面朝向纱筒,所述包裹膜(206)为点断式。
9.根据权利要求8所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述辅助贴合组件(207)包括设置在箱体(201)内并与充气囊(303)连通的固定套(2071)和滑动设置在固定套(2071)上推板(2072),所述推板(2072)顶部设有用于推动包裹膜(206)的推杆(2073),且推板(2072)的底部设有与固定套(2071)连接的弹性绳(2074),用于将推板(2072)复位,所述固定套(2071)侧壁设有排气槽(2075),用于推板(2072)移动至极限位置时将推板(2072)和固定套(2071)之间的气体排出,固定套(2071)上设有导向板,且导向板上设有多个排气孔,固定套(2071)上的排气槽(2075)的深度大于推板(2072)的厚度;所述推杆(2073)顶部设有弧形板,且弧形板为橡胶材质制成。
10.根据权利要求9所述的一种自动脱纱的玻璃纤维拉丝机,其特征在于,所述固定套(2071)和充气囊(303)之间设有弹性储气囊(2076),用于将充气囊(303)压缩时产生的气体收集并吹向固定套(2071),所述固定套(2071)上排气槽(2075)的排气速度小于充气囊(303)向弹性储气囊(2076)内的储气速度,弹性储气囊(2076)上设有与检测件(205)通讯连接的排气阀,用于成品卸料且新的纱筒安装后,再次控制排气阀打开并配合辅助贴合组件(207)将包裹膜(206)贴在纱筒上,用于将玻璃纤维固定在纱筒上。
