专利号: 2023112791173
申请人: 秦皇岛凯优科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

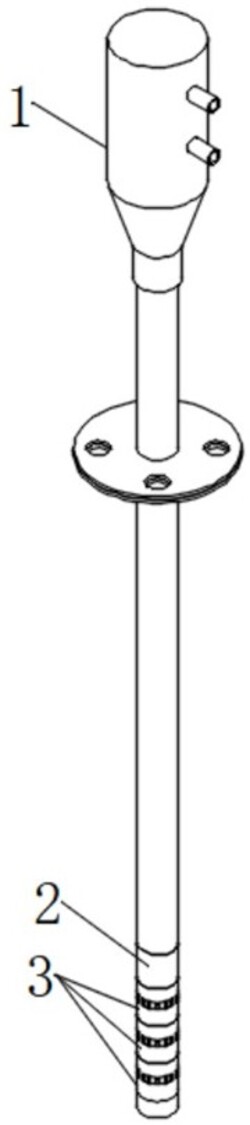

1.一种具有分离式安全枪管的高炉喷煤枪,包括高炉喷煤枪主体(1),其特征在于:所述高炉喷煤枪主体(1)的出料口固定连接有与自身相匹配的安装基管(2),所述安装基管(2)包括基管主体(201),所述基管主体(201)远离高炉喷煤枪主体(1)的一端固定连接有阴安装口一(202),所述阴安装口一(202)内固定连接有与自身尺寸相匹配的枪管单元(3),所述枪管单元(3)包括枪管主体(301),所述枪管主体(301)的两端分别固定连接有尺寸相匹配的阴安装口二(303)和阳安装口(304),且阴安装口二(303)与阴安装口一(202)尺寸相匹配,所述安装基管(2)远离高炉喷煤枪主体(1)的一侧设有多个枪管单元(3),多个所述枪管单元(3)通过相邻的阴安装口二(303)和阳安装口(304)固定连接,所述安装基管(2)与枪管单元(3)内均固定连接有耐高温内衬(4),多个所述耐高温内衬(4)的内径随着与高炉喷煤枪主体(1)的距离增加而减小,且相邻的安装基管(2)与枪管单元(3)和枪管单元(3)与枪管单元(3)之间的耐高温内衬(4)两端贴合接触,所述阴安装口二(303)上开凿有应力集中孔(302),且应力集中孔(302)位于阴安装口二(303)靠近枪管主体(301)的一侧,多个所述应力集中孔(302)的尺寸随着与高炉喷煤枪主体(1)的距离增加而增加,相邻两个阴安装口二(303)与阳安装口(304)之间连接有阶梯式密封环(5),所述阶梯式密封环(5)安装在阴安装口二(303)内。

2.根据权利要求1所述的一种具有分离式安全枪管的高炉喷煤枪,其特征在于:所述耐高温内衬(4)的内孔的侧面截面两端为水平线,而中间部位截面为沿远离高炉喷煤枪主体(1)方向收紧。

3.根据权利要求1所述的一种具有分离式安全枪管的高炉喷煤枪,其特征在于:多个所述应力集中孔(302)内均固定连接有弹性消力索(6),所述弹性消力索(6)与枪管单元(3)和耐高温内衬(4)同轴向。

4.根据权利要求3所述的一种具有分离式安全枪管的高炉喷煤枪,其特征在于:多个所述弹性消力索(6)由弹性材料编制而成,多个所述弹性消力索(6)的极限长度各不相同。

5.根据权利要求3所述的一种具有分离式安全枪管的高炉喷煤枪,其特征在于:多个所述弹性消力索(6)在枪管单元(3)正常工作时均处于紧绷状态。

6.根据权利要求1所述的一种具有分离式安全枪管的高炉喷煤枪,其特征在于:所述阶梯式密封环(5)包括耐高温弹性外壳(501),所述耐高温弹性外壳(501)内填充有气硬性凝胶材料。

7.根据权利要求6所述的一种具有分离式安全枪管的高炉喷煤枪,其特征在于:所述耐高温弹性外壳(501)内壁上开凿有多个撕裂缺口(502),所述撕裂缺口(502)与枪管单元(3)同轴向。
