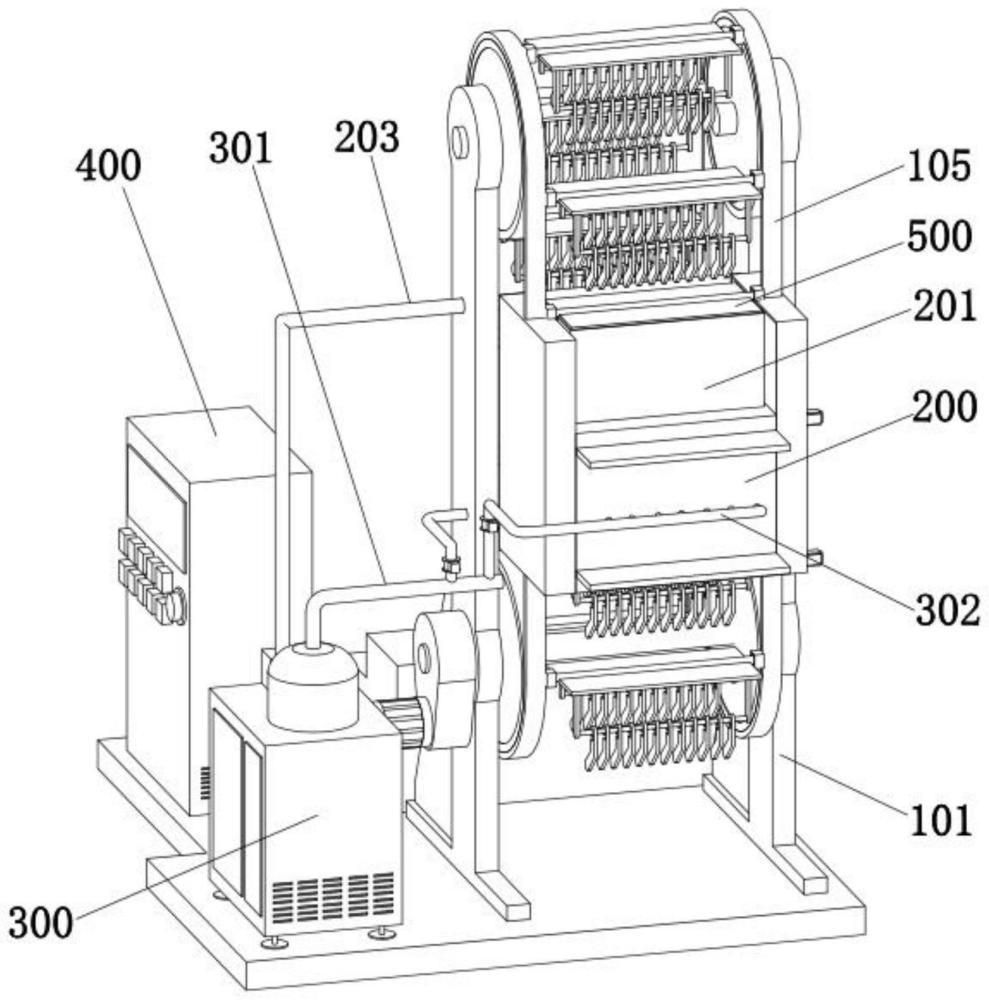

1.一种运动袜生产线用蒸汽定型设备,其特征在于,包括立式输送装置(100)、蒸汽定型箱(200)、蒸汽发生装置(300)和控制柜(400),所述立式输送装置(100)上等间隔转动连接有若干封口板(500),每个所述封口板(500)的下表面均连接有袜模挂架(501),所述袜模挂架(501)上悬挂有多个袜模板(502);
所述蒸汽定型箱(200)垂直固定设置,且立式输送装置(100)的一侧端上下贯穿蒸汽定型箱(200)设置,所述蒸汽定型箱(200)的上端设置有与封口板(500)尺寸大小相匹配的垂直通道(201),所述蒸汽定型箱(200)的上下两端均设置有两个前后对称且将蒸汽定型箱(200)内上下相邻两个封口板(500)进行同时密封的蒸汽密封组件(600);
所述蒸汽发生装置(300)上连接有蒸汽总管(301),所述蒸汽总管(301)的端部连接有两个蒸汽分管(302),两个所述蒸汽分管(302)分别位于蒸汽定型箱(200)前后两侧设置,每个所述蒸汽分管(302)上均设置有一排伸入上下两个蒸汽密封组件(600)之间的蒸汽定型箱(200)内腔设置的蒸汽喷头(303);
所述立式输送装置(100)包括左右两个固定设置的立架(101),两个所述立架(101)的上端均通过轮轴转动连接有从动轮(102),两个立架(101)的下端之间转动连接有驱动轴(103),所述驱动轴(103)的两端均设置有主动轮(104),且两个主动轮(104)与两个从动轮(102)上下对齐设置,所述主动轮(104)与从动轮(102)之间设置有闭环式传输带(105),所述驱动轴(103)的一外端连接有固定在立架(101)上的输送动力组件(106);
每个所述蒸汽分管(302)靠近蒸汽总管(301)的端部均设置有蒸汽流量调节阀(304),所述蒸汽流量调节阀(304)与控制柜(400)电性连接;
所述蒸汽密封组件(600)包括矩形半框(601)和移动封板(602),所述矩形半框(601)的内侧壁上开设有与封口板(500)相匹配的卡板槽(603),且卡板槽(603)的内部设置有密封橡胶层,所述移动封板(602)与矩形半框(601)的侧端相连接,所述蒸汽定型箱(200)的侧面上设置有用于回缩移动封板(602)的收纳槽箱(205),所述蒸汽定型箱(200)中设置有实现两个相对蒸汽密封组件(600)同步靠近或同步远离的调节组件;
所述调节组件包括设置在移动封板(602)远离蒸汽喷头(303)一侧面的转杆(604),所述转杆(604)的一端与蒸汽定型箱(200)内壁转动连接,另一端连接有固定在蒸汽定型箱(200)外表面的调节电机(605),所述移动封板(602)上设置有垂直于转杆(604)设置的齿条(606),所述转杆(604)上设置有与齿条(606)相啮合的驱动齿轮(607)。
2.根据权利要求1所述的一种运动袜生产线用蒸汽定型设备,其特征在于,两个所述闭环式传输带(105)的相对侧面上等间距固定连接有多个连接块(107),且两个闭环式传输带(105)上的连接块(107)一一对齐设置,两个对齐的所述连接块(107)之间连接有平衡转杆(108),且平衡转杆(108)与连接块(107)之间设置有扭簧,所述平衡转杆(108)与封口板(500)的上表面中心线相连接。
3.根据权利要求2所述的一种运动袜生产线用蒸汽定型设备,其特征在于,所述封口板(500)下表面连接的袜模挂架(501)设置有两个,两个袜模挂架(501)以平衡转杆(108)为对称轴镜像对称,且两个袜模挂架(501)上下错位设置。
4.根据权利要求3所述的一种运动袜生产线用蒸汽定型设备,其特征在于,位于上下两组所述蒸汽密封组件(600)之间的蒸汽定型箱(200)两侧壁上均固定有横杆(206),且左右两个横杆(206)上下错位设置,每个所述横杆(206)的端部均固定连接有转动拨杆(207),所述封口板(500)在向下移动过程中会受转动拨杆(207)作用发生倾斜进而使得封口板下方蒸汽向上流动进入到蒸汽定型箱(200)的上端。
5.根据权利要求1所述的一种运动袜生产线用蒸汽定型设备,其特征在于,所述蒸汽定型箱(200)的左右两侧面设置有蒸汽回收箱(202),两个所述蒸汽回收箱(202)的顶部均连接有抽汽管(203),所述抽汽管(203)的端部通过蒸汽泵(204)与蒸汽发生装置(300)相连接。
6.根据权利要求1所述的一种运动袜生产线用蒸汽定型设备,其特征在于,位于所述立式输送装置(100)的后侧设置有人工上卸料站台(700)。
