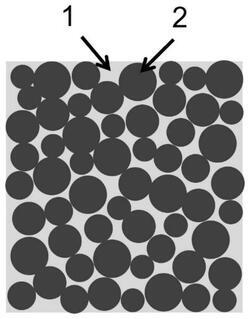

1.一种可降解骨修复金属材料，其特征在于，包括锌基体(1)和镁基颗粒(2)；

所述锌基体(1)将镁基颗粒(2)包裹，锌基体(1)为锌基金属融化充满镁基颗粒(2)间的空隙后形成的。

2.根据权利要求1所述的可降解骨修复金属材料，其特征在于，所述镁基颗粒(2)降解后锌基体(1)形成具有连通多孔结构的锌基骨修复支架。

3.根据权利要求1所述的可降解骨修复金属材料，其特征在于，所述镁基颗粒(2)的形状为球形，直径为200‑900微米。

4.根据权利要求1所述的可降解骨修复金属材料，其特征在于，所述镁基颗粒(2)表面具有氟化层。

5.根据权利要求1所述的可降解骨修复金属材料，其特征在于，所述镁基颗粒(2)的成分为纯镁、镁锌合金、镁钙合金中的一种；

所述锌基体(1)的成分为纯锌、锌锂合金、锌锰合金、锌镁合金、锌钙合金、锌铜合金中的一种。

6.一种根据权利要求1‑5任意一项所述可降解骨修复金属材料的制备方法，其特征在于，包括以下步骤：步骤S1、选取直径为200‑900微米的镁基颗粒(2)，放入氢氟酸溶液中，室温浸泡，取出后酒精清洗、烘干，获得氟化后的镁基颗粒；

步骤S2、将步骤S1中获得氟化后的镁基颗粒(2)放置于浇铸模具(4)中，震荡并压实，使镁基颗粒(2)间相互紧密接触，获得装有镁基颗粒(2)的浇铸模具(4)；

步骤S3、将步骤S2获得装有镁基颗粒(2)的浇铸模具(4)置于350℃‑400℃的烘箱中保温；

步骤S4、选取锌基体(1)的锌基金属，在氮气保护下，加热熔化制成锌基熔体；

步骤S5、从烘箱中取出步骤S3的浇铸模具(4)，将步骤S4中的锌基熔体倒入浇铸模具(4)中，浇铸温度为430℃‑500℃；

步骤S6、待浇铸模具(4)冷却后取出，上下两端各切去不含镁的部分，清洗、烘干，获得由镁基颗粒(2)和锌基体(1)形成的可降解骨修复金属材料。

7.根据权利要求6所述的可降解骨修复金属材料的制备方法，其特征在于，所述步骤S1中镁基颗粒(2)，放入氢氟酸溶液中，室温浸泡24小时。

8.根据权利要求6所述的可降解骨修复金属材料的制备方法，其特征在于，所述步骤S2中的浇铸模具(4)的底部具有通孔(6)。

9.根据权利要求6所述的可降解骨修复金属材料的制备方法，其特征在于，所述步骤S3中装有镁基颗粒(2)的浇铸模具(4)整体保温时间不少于1小时。

10.根据权利要求6所述的可降解骨修复金属材料的制备方法，其特征在于，所述步骤S5中，锌基熔体浇铸时，通过浇铸模具(4)底部通孔(6)，给浇铸模具(4)型腔中提供负压环境。
