专利号: 2023110140341
申请人: 安徽恒源煤电股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

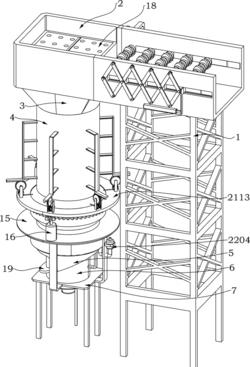

1.一种具有分级破碎功能的煤矿破碎装置,其特征是,包括有运输架(1),运输架(1)固接有下料壳(2),下料壳(2)固接有衔接壳(3),衔接壳(3)转动连接有破碎壳(4),破碎壳(4)转动连接有出料壳(5),出料壳(5)通过安装杆固接有保护壳(6),保护壳(6)固接有固定架(7),保护壳(6)转动连接有旋转壳(8),旋转壳(8)花键连接有套筒(9),套筒(9)固接有锥形壳(10),锥形壳(10)固接有均匀分布的第一破碎刀(11),破碎壳(4)设置有均匀分布的第二破碎刀(12),保护壳(6)固接有第一电机(13),第一电机(13)的输出轴固接有与锥形壳(10)花键连接的花键轴(14),出料壳(5)固接有通过安装杆与固定架(7)固接的第一固定环(15),第一固定环(15)固接有第二电机(16),第二电机(16)的输出轴与破碎壳(4)通过齿轮啮合传动,运输架(1)设置有筛分调节机构,保护壳(6)设置有出料调节机构;

出料调节机构包括有液压推杆(2101),液压推杆(2101)固接于保护壳(6),液压推杆(2101)的伸缩端通过安装环与套筒(9)转动连接,锥形壳(10)固接有周向均匀分布的固定板(2102),固定板(2102)滑动连接有对称分布的滑动杆(2103),滑动杆(2103)与相邻的固定板(2102)之间设置有拉簧,滑动杆(2103)固接有传动齿条(2104),固定板(2102)通过安装架转动连接有对称分布的第一转动杆(21021),第一转动杆(21021)固接有第一齿轮(2105),第一齿轮(2105)与相邻的传动齿条(2104)啮合,第一转动杆(21021)固接有第二齿轮(2106),固定板(2102)通过安装架转动连接有对称分布的第二转动杆(21022),第二转动杆(21022)固接有第三齿轮(2107),第二齿轮(2106)与相邻的第三齿轮(2107)啮合,第二转动杆(21022)固接有第一绕线轮(2108),第一绕线轮(2108)绕设有第一牵引绳(2109),锥形壳(10)滑动连接有对称且周向均匀分布第三破碎刀(2110),第一牵引绳(2109)与相邻的第三破碎刀(2110)固接,锥形壳(10)设置有用于调节第二破碎刀(12)伸出长度的调节组件。

2.按照权利要求1所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,下料壳(2)内转动连接有对称分布的阻隔板(18),阻隔板(18)与下料壳(2)之间设置有扭簧,用于防止煤矿破碎时碎渣飞溅。

3.按照权利要求2所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,保护壳(6)转动连接有出料板(19),保护壳(6)与出料板(19)之间设置有扭簧,出料板(19)与出料壳(5)限位转动配合。

4.按照权利要求3所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,筛分调节机构包括有对称且均匀分布的滑块(2001),对称且均匀分布的滑块(2001)均滑动连接于运输架(1),同一轴向相邻滑块(2001)之间设置有伸缩板(2002),对称分布的滑块(2001)之间转动连接有筛分辊(2003),运输架(1)转动连接有筛分辊(2003),相邻的筛分辊(2003)通过带轮和皮带传动,运输架(1)通过安装架固接有第三电机(2004),运输架(1)固接有第一电动推杆(2006),靠近第一电动推杆(2006)的筛分辊(2003)与第三电机(2004)的输出轴固接,第一电动推杆(2006)的伸缩端通过安装板固接有固定壳(2007),固定壳(2007)与运输架(1)滑动连接,固定壳(2007)转动连接有均匀分布的张紧轮(2008),相邻筛分辊(2003)之间的皮带与张紧轮(2008)接触配合,运输架(1)固接有第二电动推杆(2009),远离第三电机(2004)均匀分布的滑块(2001)设置有剪叉式伸缩架(2010),第二电动推杆(2009)的伸缩端通过安装板与远离下料壳(2)且靠近第二电动推杆(2009)的滑块(2001)固接。

5.按照权利要求4所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,筛分辊(2003)上设置有均匀分布的凸轮,且相邻的凸轮偏转角度相差180°。

6.按照权利要求5所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,花键轴(14)设置有周向均匀分布的凹槽,且周向均匀分布的凹槽与周向均匀分布的滑动杆(2103)一一对应。

7.按照权利要求6所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,第一破碎刀(11)和第三破碎刀(2110)距破碎壳(4)内壁的距离相等。

8.按照权利要求7所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,调节组件包括有转动环(2111),转动环(2111)转动连接于锥形壳(10),转动环(2111)固接有周向均匀分布的第二牵引绳(2112),第二牵引绳(2112)与破碎壳(4)滑动连接,破碎壳(4)固接有第二固定环(2113),第二固定环(2113)通过安装架转动连接有周向均匀分布的第三转动杆(21131),第三转动杆(21131)固接有第二绕线轮(2114),第二绕线轮(2114)与相邻的第二牵引绳(2112)固接,第三转动杆(21131)固接有第四齿轮(2115),第二固定环(2113)通过安装架转动连接有周向均匀分布的第五齿轮(2116),第五齿轮(2116)与相邻的第四齿轮(2115)啮合,同一轴向的第二破碎刀(12)固接有滑动架(2117),滑动架(2117)设置有齿条,滑动架(2117)的齿条与相邻的第五齿轮(2116)啮合。

9.按照权利要求8所述的一种具有分级破碎功能的煤矿破碎装置,其特征是,还包括有用于收集破碎煤矿时产生的煤粉的粉尘抑制组件,粉尘抑制组件设置于出料壳(5),粉尘抑制组件包括有收尘壳(2201),收尘壳(2201)固接于出料壳(5),出料壳(5)设置有周向均匀分布的滤板(2202),收尘壳(2201)通过周向均匀分布的滤板(2202)与出料壳(5)连通,收尘壳(2201)固接有滤布(2203),固定架(7)通过安装架固接有气泵(2204),气泵(2204)与收尘壳(2201)通过管道连通。
