专利号: 2023110104487
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

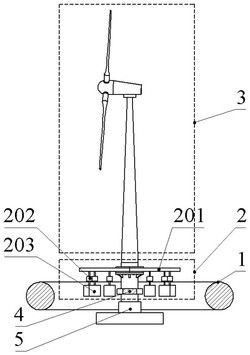

1.集防浪消波和海洋能发电于一体的浮式平台,其特征在于:包括有防波堤、离岸浮式风机和调谐减振波浪能发电装置;

所述防波堤由双圆柱箱型结构和连接舱壁组成,所述双圆柱箱型结构由两个相互平行的圆柱箱构成,双圆柱箱的两端通过连接舱壁相互连接,在双圆柱箱之间形成月池区域,为离岸浮式风机和调谐减振波浪能发电装置提供浮式基座,为离岸浮式风机和调谐减振波浪能发电装置提供工作环境,在防波堤中间形成有月池区域;

所述月池区域利用自身的共振效应为调谐减振波浪能发电装置提供波浪场,提高波浪能的能量密度;

所述离岸浮式风机和调谐减振波浪能发电装置均通过连接杆与防波堤连接,离岸浮式风机和调谐减振波浪能发电装置均安装在连接杆中间的圆形桩柱上,位于月池区域内,所述调谐减振波浪能发电装置将波浪能转换为电能,且调谐减振波浪能发电装置中的液压发电阻尼系统在工作时的滞后性为离岸浮式风机调谐减振,对液压发电阻尼系统和离岸浮式风机的运动进行互补;

所述防波堤通过连接杆与离岸浮式风机和调谐减振波浪能发电装置相互连接,所述防波堤的连接舱壁内侧面设置有圆形槽位;所述连接杆两端设置有自适应连接盘,所述自适应连接盘伸入圆形槽位内后与圆形槽位滑动连接,使连接杆与防波堤之间互相滚动;

所述自适应连接盘为圆盘结构,自适应连接盘的圆周端面上设置有圆形凹槽一,所述自适应连接盘伸入圆形槽位中后,圆形凹槽一正对的圆形槽位的内壁上设置有圆形凹槽二,所述圆形凹槽一与圆形凹槽二构成滑道,所述滑道内设置有滚子,所述滚子使自适应连接盘在圆形槽位转动时保持相对静止的状态;

所述连接杆的中间设置有圆形桩柱,所述圆形桩柱的上端面与离岸浮式风机的塔架相互连接;圆形桩柱的上端面下方的外壁上设置有波浪能发电装置安装平台,所述波浪能发电装置安装平台上安装有调谐减振波浪能发电装置;圆形桩柱的下端面上安装有压载舱,所述压载舱降低浮式平台的重心;

所述调谐减振波浪能发电装置包括有对置在圆形桩柱两侧的半圆盘、液压发电阻尼系统和阵列式垂荡发电浮子,所述半圆盘通过螺栓与圆形桩柱中间的波浪能发电装置安装平台相连接,每块所述半圆盘下端面安装有按阵列分布的液压发电阻尼系统,每个所述液压发电阻尼系统下端均通过拉压杆与阵列式垂荡发电浮子连接;

防波堤在受到海浪影响发生摇动时,圆柱箱产生摇动,带动连接舱壁摇动,与连接舱壁通过自适应连接盘滚动连接的连接杆相对连接舱壁保持静止,将防波提与离岸浮式风机和调谐减振波浪能发电装置之间的相互运动分离;

防波堤中间的月池区域为调谐减振波浪能发电装置提供波浪场,调谐减振波浪能发电装置利用波浪场中的波浪能进行发电;

离岸浮式风机受到海浪和风力影响发生摇动时,带动连接杆整体摇动,从而带动调谐减振波浪能发电装置中的液压发电阻尼系统摇动,扩大液压发电阻尼系统的行程,提高波浪能的发电效率,此时受到液压发电阻尼系统中本身阻尼力的影响,液压发电阻尼系统的运动滞后于离岸浮式风机的运动,为离岸浮式风机减摇以及调谐减振。

2.根据权利要求1所述的集防浪消波和海洋能发电于一体的浮式平台,其特征在于:所述波浪能发电装置安装平台的底部端面与圆形桩柱之间均匀设置有用于进一步提高波浪能发电装置安装平台承载力的斜撑。

3.根据权利要求1所述的集防浪消波和海洋能发电于一体的浮式平台,其特征在于:所述液压发电阻尼系统和阵列式垂荡发电浮子成对均匀分布在两个半圆盘所构成的圆形台面的下方,通过阵列式垂荡发电浮子将波浪能转换为机械能后,由液压发电阻尼系统将机械能转换为电能。
