专利号: 2023108960817
申请人: 河北壹佳电力工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

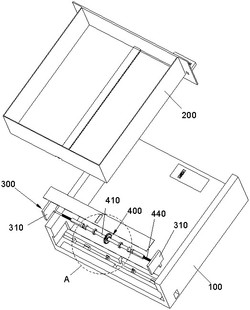

1.一种抽屉式开关柜,包括柜体(100)和可推拉的设于所述柜体(100)上的若干个抽屉(200),其特征在于:所述柜体(100)上设有与各所述抽屉(200)一一对应的阻尼单元(300),在所述抽屉(200)向所述柜体(100)内推入路径的末段,所述阻尼单元(300)对所述抽屉(200)施加阻尼力;且所述抽屉(200)和所述阻尼单元(300)之间设有传动单元(400),经所述传动单元(400)传动,所述抽屉(200)向所述柜体(100)外的拉动能够驱使所述阻尼单元(300)脱离对所述抽屉(200)施加阻尼力的位置;

所述阻尼单元(300)包括两个阻尼件(310),两个所述阻尼件(310)分置在所述抽屉(200)的两侧,并分别可滑动的设于所述柜体(100)上,且两个所述阻尼件(310)的滑动方向与所述抽屉(200)的推拉方向垂直;

所述传动单元(400)包括可转动的设于所述柜体(100)上的转轴(410);对应所述转轴(410)的双向转动,所述转轴(410)分别能够驱使所述阻尼件(310)滑动至对所述抽屉(200)施加阻尼力的位置,以及滑动至脱离对所述抽屉(200)施加阻尼力的位置;所述传动单元(400)还包括套设在所述转轴(410)上的单向轴承(420),以及套设在所述单向轴承(420)上的承动件(430),所述抽屉(200)上设有驱动件(210),所述抽屉(200)向外拉动时,所述驱动件(210)能够驱使所述承动件(430)经所述单向轴承(420)带动所述转轴(410)转动,使所述阻尼件(310)向脱离对所述抽屉(200)施加阻尼力的位置滑动。

2.根据权利要求1所述的抽屉式开关柜,其特征在于,两个所述阻尼件(310)分别与所述转轴(410)的两端螺接;且在所述柜体(100)和所述转轴(410)之间设有至少一个卷簧,所述卷簧对所述转轴(410)施加弹性力,所述弹性力驱使所述转轴(410)向使所述阻尼件(310)滑动至对所述抽屉(200)施加阻尼力的方向转动。

3.根据权利要求1所述的抽屉式开关柜,其特征在于,所述转轴(410)两端的端面上分别设有一偏心的顶杆(411),所述阻尼件(310)上设有与所述转轴(410)同心的环形槽(301),所述顶杆(411)伸入所述环形槽(301)内并与所述环形槽(301)的底面抵接;且所述环形槽(301)的底面的至少一段被设置为沿所述柜体(100)向外拉动时所述转轴(410)的转动方向逐渐升高,且所述阻尼件(310)和所述柜体(100)之间设有第一弹性件(440),所述第一弹性件(440)推动所述阻尼件(310)滑动至对所述抽屉(200)施加阻尼力的位置。

4.根据权利要求3所述的抽屉式开关柜,其特征在于,所述环形槽(301)的底面包括首尾依次相接的提升段(302)和下降段(303);其中,所述提升段(302)沿所述柜体(100)向外拉动时所述转轴(410)的转动方向逐渐升高,所述下降段(303)沿所述柜体(100)向外拉动时所述转轴(410)的转动方向逐渐降低。

5.根据权利要求1所述的抽屉式开关柜,其特征在于,所述承动件(430)为固定套设在所述承动件(430)上的第一齿轮,所述驱动件(210)为固设在所述抽屉(200)上的、能够与所述第一齿轮啮合的齿条。

6.根据权利要求5所述的抽屉式开关柜,其特征在于,所述柜体(100)上还设有限速机构(500);所述限速机构(500)包括固定部和转动部,所述转动部上铰接有若干个卡爪(530),且所述转动部和所述齿条之间设有传动部(600),所述抽屉(200)向外的拉动能够驱使所述转动部转动,所述转动部的转动速度超出速度阈值时,各所述卡爪(530)能够向外张开而与所述固定部卡接。

7.根据权利要求6所述的抽屉式开关柜,其特征在于,所述固定部为固设在所述柜体(100)上的外圈(510),所述转动部为与所述外圈(510)同轴的内圈(520),所述传动部(600)为与所述内圈(520)同轴固连并与所述齿条啮合的第二齿轮;各所述卡爪(530)沿所述内圈(520)的周向间隔设置,且各所述卡爪(530)的一端与所述内圈(520)铰接,所述卡爪(530)的中部和所述内圈(520)之间设有第二弹性件(540),所述第二弹性件(540)驱使各所述卡爪(530)的自由端向所述内圈(520)的中心收缩。

8.根据权利要求7所述的抽屉式开关柜,其特征在于,所述第二弹性件(540)为设于所述卡爪(530)和所述内圈(520)之间的拉簧。
