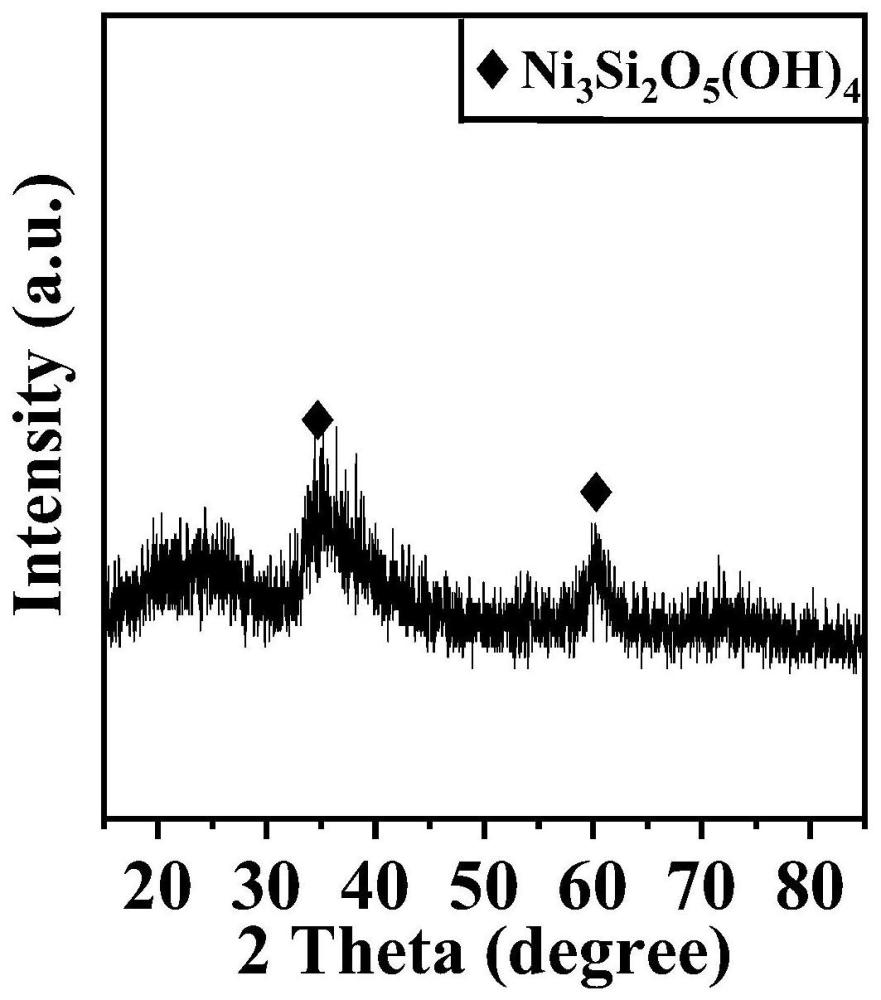

1.一种湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，向去离子水中加入水溶性镍盐、含氟刻蚀剂和碱性物质，再加入氧化硅材料，转移至球磨罐中，常温常压下球磨，球磨结束后，将球料混合物洗涤、离心、干燥、焙烧，得到超薄页硅酸镍。

2.根据权利要求1所述的湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，球磨转速为200～400转/分钟，球磨时间为2～10小时，球料比为10:1～20:1。

3.根据权利要求1所述的湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，球磨转速为400转/分钟，球磨时间为6小时。

4.根据权利要求1所述的湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，球料混合物洗涤、离心、干燥，400～600℃空气气氛中焙烧2～6小时，得到页硅酸镍。

5.根据权利要求1所述的湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，向

13～23mL去离子水中加入8～16mmol水溶性镍盐、110～130mmol含氟刻蚀剂和65～85mol碱性物质，再加入30～50mmol氧化硅材料。

6.根据权利要求5所述的湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，球磨过程中加入90～110mmol甲酰胺。

7.根据权利要求5所述的湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，所述水溶性镍盐为硝酸镍、氯化镍、乙酰丙酮镍、醋酸镍或其水合物中的一种或多种的混合物。

8.根据权利要求1所述的湿式球磨法制备超薄页硅酸镍催化剂的方法，其特征在于，所述含氟刻蚀剂为氟硅酸、氟硼酸、九氟戊酸、氟化铵的一种或多种的混合物；所述碱性物质为六次甲基四胺、甲酰胺、碳酸铵、尿素中的一种或多种的混合物。

9.权利要求1‑8任一项所述方法制备的超薄页硅酸镍催化剂。

10.权利要求9制备的超薄页硅酸镍催化剂用于CO2甲烷化、CO甲烷化反应、CO2‑CH4干重整制合成气以及碳纳米管的制备。
