专利号: 2023107017500
申请人: 南京市光恒电子科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

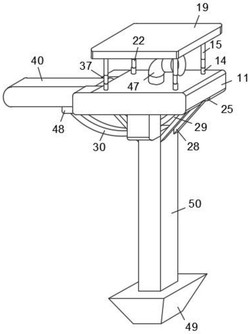

1.一种节能型智慧LED路灯系统,包括主箱体(11),其特征在于:所述主箱体(11)上端固定连接有相互对称的基座(14),所述基座(14)上端固定连接有液压杆(22),所述液压杆(22)上端设有液压筒(15),所述液压筒(15)内设有开口向下的液压腔(46),所述液压腔(46)与所述液压杆(22)滑动连接,所述液压腔(46)内远离所述液压杆(22)的一侧设有液压嘴(45),所述液压筒(15)上端设有连接块(18),所述连接块(18)内设有开口向下的滑动槽(44),所述滑动槽(44)与所述液压筒(15)滑动连接,所述滑动槽(44)上端固定连接有太阳能板(19);

所述主箱体(11)内设有工作腔(43),所述主箱体(11)上端设有开口向上的连接槽(21),所述连接槽(21)内转动设有发电筒(47),所述发电筒(47)内设有转动腔(16),所述转动腔(16)内转动设有从动轴(50),所述从动轴(50)外圆面固定连接有转动扇叶(17),所述从动轴(50)左端设有电机腔(32),所述电机腔(32)内固定设有发电机(51),所述发电机(51)右端与所述从动轴(50)动力连接;

所述发电筒(47)内远离所述转动腔(16)的一侧设有转接管道(20),所述发电筒(47)下端外圆面固定连接有转接盘(27),所述转接盘(27)内设有散热通道(13),所述散热通道(13)与所述转接管道(20)相互连通,所述工作腔(43)内前后两壁之间靠近左上壁转动设有感应轴(41),所述感应轴(41)外圆面固定连接有螺纹转盘(23),所述螺纹转盘(23)外圆面与所述转接盘(27)螺纹连接,所述螺纹转盘(23)下端固定设有感应电机(26),所述感应电机(26)上端与所述感应轴(41)动力连接。

2.根据权利要求1所述的一种节能型智慧LED路灯系统,其特征在于:所述主箱体(11)左端设有开口向外的定位槽(37),所述定位槽(37)内设有开口向内前后对称的转动槽(39),所述转动槽(39)内转动设有对称接轴(38),所述对称接轴(38)相互靠近的一端固定连接有照明板(40)。

3.根据权利要求2所述的一种节能型智慧LED路灯系统,其特征在于:所述照明板(40)内远离所述定位槽(37)的一侧设有开口向下的增强槽(33),所述增强槽(33)内均匀铺设有LED灯(12),所述照明板(40)内且位于所述LED灯(12)上端与所述散热通道(13)相互连通,所述散热通道(13)与所述增强槽(33)相互连通。

4.根据权利要求1所述的一种节能型智慧LED路灯系统,其特征在于:所述主箱体(11)下端固定连接有从动轴(50),所述从动轴(50)上端设有开口向上的衔接通道(29),所述从动轴(50)下端固定连接有固定箱(49),所述固定箱(49)内设有密封腔(35),所述密封腔(35)内前后两壁之间靠近下壁固定设有电池(36)。

5.根据权利要求4所述的一种节能型智慧LED路灯系统,其特征在于:所述主箱体(11)下端固定连接有相互对称的稳定接板(28),所述稳定接板(28)相互靠近的一端与所述从动轴(50)固定连接,所述从动轴(50)内设有排线通道(34),所述排线通道(34)与所述工作腔(43)相互连通,所述排线通道(34)与所述密封腔(35)相互连通。

6.根据权利要求3所述的一种节能型智慧LED路灯系统,其特征在于:所述照明板(40)下端且位于所述增强槽(33)右侧固定设有前后对称的对称板(48),所述对称板(48)相互靠近的一侧转动设有限位转轴(31),所述限位转轴(31)外圆面固定连接有弯曲的曲型转板(30)。

7.根据权利要求6所述的一种节能型智慧LED路灯系统,其特征在于:所述主箱体(11)左下端设有开口向下的限位槽(25),所述限位槽(25)内转动设有动力转轴(24),所述动力转轴(24)外圆面与所述曲型转板(30)固定连接,所述工作腔(43)内前后两壁之间靠近右侧固定设有调整电机(42),所述调整电机(42)前端与所述动力转轴(24)动力连接。
