专利号: 2023106848066
申请人: 游建涛
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

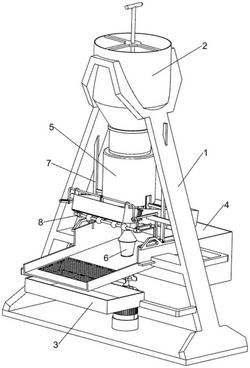

1.一种大米加工用磨米机,其特征在于,包括有三角支架(1)、进料筒(2)、糠粉收集框(3)、糠粉堆积框(4)、磨米机构(5)和往复筛选机构(6),所述进料筒(2)固定连接在三角支架(1)上部,所述进料筒(2)底部开有落料口,所述糠粉收集框(3)固定连接在三角支架(1)下部一侧,所述糠粉堆积框(4)固定连接在三角支架(1)下部远离糠粉收集框(3)的一侧,所述磨米机构(5)设在进料筒(2)上且与三角支架(1)连接,所述往复筛选机构(6)设在三角支架(1)上;

所述磨米机构(5)包括有电机(51)、动力轴(52)、磨米筒(53)、糠粉包裹壳体(54)、倾斜框(55)、软性铝板(56)、磨米辊(57)和固定磨条(58),所述电机(51)固定连接在三角支架(1)底部上侧面,所述动力轴(52)固定连接在电机(51)的输出轴上,所述磨米筒(53)固定连接在进料筒(2)下部,所述磨米筒(53)中部开有若干个孔,所述糠粉包裹壳体(54)固定连接在磨米筒(53)外侧,所述动力轴(52)穿过磨米筒(53)下部,所述倾斜框(55)固定连接在三角支架(1)中部内侧,所述软性铝板(56)固定连接在倾斜框(55)底部,所述磨米辊(57)固定连接在动力轴(52)远离电机(51)的一侧,所述磨米辊(57)下部穿过倾斜框(55),所述磨米辊(57)位于磨米筒(53)内,所述磨米辊(57)外侧固定连接有若干个固定磨条(58);

所述往复筛选机构(6)包括有滑动斜架(61)、活动斗(62)、布带套(63)、筛网(64)、固定推板(65)和凸轮(66),所述滑动斜架(61)滑动式连接在三角支架(1)下部,所述动力轴(52)穿过滑动斜架(61),所述滑动斜架(61)位于倾斜框(55)下方,所述活动斗(62)转动式连接在动力轴(52)中部,所述布带套(63)的上端固定连接在活动斗(62)下部,所述动力轴(52)穿过布带套(63),所述布带套(63)的下端固定连接在滑动斜架(61)上侧面,所述筛网(64)固定连接在滑动斜架(61)上,所述筛网(64)位于糠粉收集框(3)上方,所述固定推板(65)固定连接在滑动斜架(61)底部,所述动力轴(52)穿过固定推板(65),所述凸轮(66)固定连接在动力轴(52)靠近电机(51)的一侧,所述凸轮(66)与固定推板(65)接触;

还包括有升降刮除机构(7),所述升降刮除机构(7)设在滑动斜架(61)上且与三角支架(1)连接,所述升降刮除机构(7)包括有固定凸板(71)、升降导杆(72)、活动轮(73)、横向连接杆(74)、闭合封板(75)和升降环形刮杆(76),所述滑动斜架(61)上部固定连接有两个固定凸板(71),两个所述固定凸板(71)呈对称设置,所述三角支架(1)上部滑动式连接有两个升降导杆(72),两个所述升降导杆(72)呈对称设置,所述活动轮(73)转动式连接在升降导杆(72)底端,所述活动轮(73)与固定凸板(71)接触,所述横向连接杆(74)固定连接在升降导杆(72)下部靠近糠粉包裹壳体(54)的一侧,所述横向连接杆(74)与糠粉包裹壳体(54)滑动式连接,所述横向连接杆(74)一部分位于糠粉包裹壳体(54)内,所述闭合封板(75)固定连接在横向连接杆(74)靠近糠粉包裹壳体(54)的一端,所述闭合封板(75)与糠粉包裹壳体(54)外侧接触,两个所述横向连接杆(74)位于糠粉包裹壳体(54)内的一侧共同固定连接有若干个升降环形刮杆(76),所述升降环形刮杆(76)与磨米筒(53)外侧接触。

2.根据权利要求1所述的一种大米加工用磨米机,其特征在于,还包括有拍打机构(8),所述拍打机构(8)设在滑动斜架(61)上,所述拍打机构(8)包括有固定楔形杆(81)、固定座(82)、挤压杆(83)、挤压弹簧(84)、横向拍打杆(85)和固定球块(86),所述滑动斜架(61)顶部固定连接有两个固定楔形杆(81),两个所述固定楔形杆(81)呈对称设置,所述倾斜框(55)的两侧固定连接有固定座(82),两个所述固定座(82)呈对称设置,所述挤压杆(83)滑动式连接在固定座(82)上,所述固定座(82)与挤压杆(83)之间连接有挤压弹簧(84),两个所述挤压杆(83)下端共同转动式连接有横向拍打杆(85),所述横向拍打杆(85)与固定楔形杆(81)接触,所述横向拍打杆(85)上固定连接有四个固定球块(86),所述固定球块(86)向上移动会与软性铝板(56)接触。

3.根据权利要求2所述的一种大米加工用磨米机,其特征在于,还包括有固定异形槽板(91)、L形拉杆(92)和固定刮条杆(93),所述滑动斜架(61)顶部靠近固定楔形杆(81)的一侧固定连接有两个固定异形槽板(91),两个所述固定异形槽板(91)呈对称设置,所述倾斜框(55)上部转动式连接有两个L形拉杆(92),两个所述L形拉杆(92)呈对称设置,所述L形拉杆(92)的一端与固定异形槽板(91)滑动式连接,所述固定刮条杆(93)固定连接在L形拉杆(92)的另一端,所述固定刮条杆(93)位于软性铝板(56)上方。

4.根据权利要求3所述的一种大米加工用磨米机,其特征在于,还包括有转向杆(101)和闭合叶片(102),所述进料筒(2)上转动式连接有转向杆(101),所述闭合叶片(102)固定连接在转向杆(101)下部,所述闭合叶片(102)位于进料筒(2)底部上侧面。
