专利号: 2023106758799
申请人: 华北科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种基于片材高温拉伸试验装置的片材高温拉伸试验方法,其特征在于:

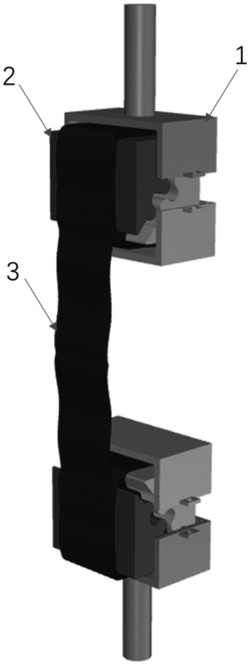

所述片材高温拉伸试验装置包括拉伸试验机及其连接部件,以及高温炉或环境箱,还包括片材高温拉伸试验夹具组件,所述片材高温拉伸试验夹具组件包括机械夹持单元和缠绕夹持单元,其中:所述机械夹持单元包括上机械夹持部和下机械夹持部,上机械夹持部和下机械夹持部均由机械夹持上盖和机械夹持下盖对置扣合形成,机械夹持上盖和机械夹持下盖上对应设置有紧固夹持结构,并且上机械夹持部的机械夹持上盖上固定有上连接杆,下机械夹持部的机械夹持下盖上固定有下连接杆;

所述缠绕夹持单元包括上缠绕夹持部和下缠绕夹持部,上缠绕夹持部和下缠绕夹持部均由缠绕夹持上体和缠绕夹持下体对置扣合形成,缠绕夹持上体和缠绕夹持下体在其对置扣合面对应设置有凹凸扣合结构;

所述上机械夹持部和下机械夹持部均为盒型结构,盒型结构内部用于容纳和机械夹持所述上缠绕夹持部、下缠绕夹持部;

所述缠绕夹持上体和缠绕夹持下体均为直角三角形截面的三棱柱体,直角三角形的斜边形成缠绕夹持上体和缠绕夹持下体的对置扣合面;

片材高温拉伸试验时,片材的上端缠绕于上缠绕夹持部的缠绕夹持上体与缠绕夹持下体之间,并由所述紧固夹持结构机械夹持于上机械夹持部内,片材的下端缠绕于下缠绕夹持部的缠绕夹持上体与缠绕夹持下体之间,并由所述紧固夹持结构机械夹持于下机械夹持部内,所述上连接杆与下连接杆分别连接拉伸试验机的连接部件,并由所述高温炉或环境箱提供高温环境;

所述片材高温拉伸试验方法包括:

S1,安装,将拉伸试验机上部连接上机械夹持部的机械夹持上盖上的上连接杆,拉伸试验机下部连接下机械夹持部的机械夹持下盖上的下连接杆,机械夹持上盖与机械夹持下盖对置扣合但暂不拧紧;

S2,上夹持区的缠绕夹持,将片材按照预定的缠绕方式缠绕夹持在上缠绕夹持部上,完成上夹持区的缠绕夹持;

S3,上夹持区的机械夹持,将完成片材缠绕夹持的上缠绕夹持部嵌入机械夹持上盖与机械夹持下盖围成的空腔内,并将机械夹持上盖与机械夹持下盖拧紧固定,完成上夹持区的机械夹持;

S4,下夹持区的缠绕夹持和机械夹持,按照S2、S3缠绕夹持和机械夹持的方法,完成下夹持区的缠绕夹持和机械夹持;

S5,准备高温炉或环境箱并就位;

S6,拉伸,利用拉伸试验机调整片材的初始张力,完成试件的安装,然后关闭高温炉或环境箱,将高温炉或环境箱内温度升高至设定温度,待内部空气与待测试件温度一致后,开始高温拉伸测试;

其中,所述预定的缠绕方式具体为:将片材围成U形并套在缠绕夹持上体外侧,短边贴合凹凸扣合结构;然后将缠绕夹持上体和缠绕夹持下体贴合,并将片材的短边和长边一起沿着缠绕夹持下体底侧、缠绕夹持下体背面、缠绕夹持上体顶面的顺序进行缠绕,并确保短边在缠绕夹持上体顶面缠绕后不会延伸至缠绕夹持上体前面,长边的标距应恰好位于缠绕夹持上体前面和顶面交界处,并将长边自然悬垂,完成上夹持区的缠绕夹持。

2.根据权利要求1所述的片材高温拉伸试验方法,其特征在于:

所述机械夹持上盖和机械夹持下盖均为底面和其中一侧面敞口,机械夹持上盖和机械夹持下盖上下对置扣合形成盒型结构,片材由侧面敞口引出。

3.根据权利要求1所述的片材高温拉伸试验方法,其特征在于:

所述紧固夹持结构为螺栓夹板,螺栓夹板对应设置在机械夹持上盖和机械夹持下盖的至少相对两侧面,机械夹持上盖和机械夹持下盖对置扣合后由螺栓紧固夹持。

4.根据权利要求1所述的片材高温拉伸试验方法,其特征在于:

所述凹凸扣合结构为形成在缠绕夹持上体和缠绕夹持下体的对置扣合面上的波纹形结构,波纹形结构具有对应的弧形凸起和弧形凹槽。

5.根据权利要求1所述的片材高温拉伸试验方法,其特征在于:

所述上缠绕夹持部、下缠绕夹持部的长度和高度均与上机械夹持部、下机械夹持部的盒型结构内净长和内净高一致,宽度较上机械夹持部、下机械夹持部的盒型结构内净宽略大。
