专利号: 2023106296840
申请人: 台州腾兴阀门有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

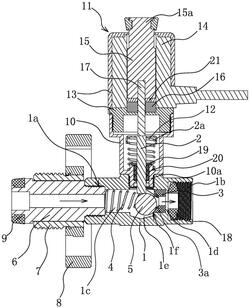

1.瓶装燃气高压端应急切断阀,包括设置有过气通道(1c)的阀体(1)以及竖直设置于阀体(1)内的顶杆(2),所述的阀体(1)侧部还连接有能带动顶杆(2)上下移动并在顶杆(2)移动到位后将其定位的驱动机构,其特征在于,所述的过气通道(1c)沿横向设置且其内设置有环形的密封座(3),过气通道(1c)内还设置有沿横向布置的作用弹簧(4)以及呈球状并位于顶杆(2)下方的密封件(5),作用弹簧(4)的两端中更靠近过气通道(1c)进气位置的一端限位在过气通道(1c)内且其另一端抵靠在密封件(5)上,密封座(3)的一端孔口内具有带锥度的导向面(3a)且密封件(5)抵靠在密封座(3)的该端孔口处,密封件(5)沿所述顶杆(2)的轴向相对于阀体(1)内壁之间具有让位间隙,阀体(1)内壁于密封件(5)下方具有朝远离顶杆(2)方向凹入的凹腔(1e),凹腔(1e)形成所述的让位间隙,凹腔(1e)的内壁与阀体(1)的内壁连接处形成挡肩(1f),阀体(1)上连接有阀座(10),顶杆(2)穿设在阀座(10)内,驱动机构包括电磁式控制组件(11)与朝远离密封件(5)方向作用在顶杆(2)上的复位弹簧(12),电磁式控制组件(11)包括螺纹连接在阀座(10)上的安装座(13)、固定于安装座(13)内的线圈(14)以及均位于线圈(14)内侧的铁芯(15)和磁铁(16),铁芯(15)沿竖直方向滑动设置且铁芯(15)与顶杆(2)相抵靠,当铁芯(15)朝靠近密封件(5)的方向移动时能被磁铁(16)吸住,线圈(14)通电时能消除磁铁(16)的磁性,磁铁(16)呈环状并位于铁芯(15)更靠近顶杆(2)的一侧,安装座(13)内还设有不带磁性且穿过磁铁(16)的推杆(17),推杆(17)两端分别与顶杆(2)及铁芯(15)相抵靠。

2.根据权利要求1所述的瓶装燃气高压端应急切断阀,其特征在于,所述的作用弹簧(4)呈宝塔型,作用弹簧(4)尺寸较大的一端相较于尺寸较小的一端更靠近过气通道(1c)的进气位置,作用弹簧(4)尺寸较大的一端外壁卡在过气通道(1c)的内壁上。

3.根据权利要求1所述的瓶装燃气高压端应急切断阀,其特征在于,所述的作用弹簧(4)呈圆柱型,作用弹簧(4)的外径小于过气通道(1c)的内径,作用弹簧(4)更靠近过气通道(1c)进气位置处的一端焊接固连于过气通道(1c)内。

4.根据权利要求1‑3任意一项所述的瓶装燃气高压端应急切断阀,其特征在于,所述的导向面(3a)朝密封座(3)的中心线凸起呈弧形。

5.根据权利要求1所述的瓶装燃气高压端应急切断阀,其特征在于,所述的阀体(1)具有进气口(1a)与出气口(1b)且过气通道(1c)位于两者之间,阀体(1)上连接有进气接头(6),进气接头(6)的一端螺纹连接在进气口(1a)内,作用弹簧(4)的一端抵靠在进气接头(6)的该端部,进气接头(6)外套设有带外螺纹的连接套(7),连接套(7)外固连有手轮(8),进气接头(6)的另一端套设有密封垫圈(9)。

6.根据权利要求1所述的瓶装燃气高压端应急切断阀,其特征在于,所述的顶杆(2)与推杆(17)相抵靠的一端外侧具有环状凸肩(2a),复位弹簧(12)两端分别作用在环状凸肩(2a)与阀座(10)内壁上。

7.组合阀,包括减压阀(22),其特征在于,还包括如权利要求1‑6任一所述的瓶装燃气高压端应急切断阀,瓶装燃气高压端应急切断阀连接于所述减压阀(22)的进口端,减压阀(22)的出口端具有呈宝塔型的连接部(22a)。
