专利号: 2023105419129
申请人: 南京合峰建筑工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

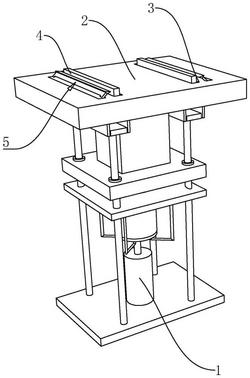

1.一种框架建筑顶升装置,用于顶升框架结构楼板,包括千斤顶(1),其特征在于:所述千斤顶(1)的输出端设有顶升板(2),所述顶升板(2)的上表面设有凹槽(3),所述凹槽(3)的内部设有上下伸缩的伸缩板(4),所述伸缩板(4)的外侧连动有连动组件(5),所述连动组件(5)的始端与伸缩板(4)连接,所述连动组件(5)的末端设有卡槽(6),当所述顶升板(2)的上表面与框架结构楼板的下表面接触时,框架结构楼板的下表面会给伸缩板(4)的顶部施加向下的压力,使伸缩板(4)在凹槽(3)内产生向下的位移,并连带连动组件(5)朝着伸缩板(4)的内侧方向倾斜,所述连动组件(5)至少设置有两组,且两组连动组件(5)之间呈相对设置,两组呈相对运动的连动组件(5)分别朝着框架结构楼板的一侧以及相对一侧的另一侧,直至两组卡槽(6)卡在框架结构楼板的边缘处;

所述千斤顶(1)的输出端与顶升板(2)之间设有连接柱(7),所述连接柱(7)的底部设有限位板(8),所述限位板(8)的内部至少设有两组立杆(9),两组所述立杆(9)均贯穿限位板(8),且两组立杆(9)之间平行设置,且立杆(9)的中心轴线与限位板(8)的板面支架垂直设置;

所述立杆(9)的底部设有支撑座(10),所述支撑座(10)用于放置千斤顶(1);

所述立杆(9)的顶部设有挡条(12),所述挡条(12)的截面位于伸缩板(4)的纵向投影面内;

所述伸缩板(4)的底部设有定位柱(11),所述定位柱(11)的外侧设有弹簧,所述弹簧的一端连接伸缩板(4)的底部,弹簧的另一端连接顶升板(2),所述定位柱(11)贯穿顶升板(2)的底部,当所述顶升板(2)向下运动时,所述顶升板(2)朝着挡条(12)的顶部位置移动,直至定位柱(11)的底部与挡条(12)的上表面相抵,使伸缩板(4)产生向上的位移。

2.根据权利要求1所述的框架建筑顶升装置,其特征在于:所述限位板(8)的内部设有供立杆(9)穿过的限位套筒(13),所述限位套筒(13)的内壁与立杆(9)的外侧壁之间设有滚珠。

3.根据权利要求1所述的框架建筑顶升装置,其特征在于:还包括用于储存润滑油的储存箱(14),所述储存箱(14)的内部设有输油路径,所述输油路径依次设有滑动的活塞(15)、用于储存润滑油的海绵块(16)以及连接于储存箱(14)上的输油管(17),所述输油管(17)的一端连通储存箱(14),所述输油管(17)的另一端连通于限位套筒(13)内。

4.根据权利要求3所述的框架建筑顶升装置,其特征在于:所述活塞(15)的上表面与限位板(8)的下表面连接,当所述限位板(8)带着活塞(15)向下移动时,所述活塞(15)贯穿设于储油箱顶部的开口,并与海绵块(16)产生挤压,使润滑油通过输油管(17)进入到限位套筒(13)内。

5.根据权利要求3所述的框架建筑顶升装置,其特征在于:所述储存箱(14)上设有加油口。

6.一种如权利要求3‑5任一所述的框架建筑顶升装置的顶升方法,其特征在于:其步骤包括:

S1:将该框架建筑顶升装置移动至待拆除框架结构楼板的正下方,并合理调整该框架建筑顶升装置的位置;

S2:利用千斤顶(1)驱动限位板(8),使限位板(8)在立杆(9)上平稳向上移动,并连带顶升板(2)朝着框架结构楼板下表面方向移动,直至伸缩板(4)的顶端与框架结构楼板的下表面接触,利用伸缩板(4)的向下运动,触动连动组件(5),使卡槽(6)卡在框架结构楼板的边缘处;

S3:利用千斤顶(1)驱动限位板(8),使限位板(8)在立杆(9)上平稳向下移动,并连带顶升板(2)朝着挡条(12)的顶部位置移动,直至定位柱(11)的底部与挡条(12)的上表面相抵,使伸缩板(4)产生向上的位移,并连带连动组件(5)复位,使框架结构楼板的边缘脱离卡槽(6);

S4:向下移动的限位板(8),连带活塞(15)与海绵块(16)产生挤压,使润滑油通过输油管(17)进入到限位套筒(13)内,用于润滑限位套筒(13)。
