1.一种具有荧光效果的阻燃聚乳酸纤维，其特征在于：所述具有荧光效果的阻燃聚乳酸纤维由聚乳酸和阻燃荧光剂经溶剂溶解后通过静电纺丝获得；其原料按质量份数构成为：聚乳酸50‑100份，阻燃荧光剂10‑50份；

所述阻燃荧光剂是由9,10‑二氢‑9‑氧杂‑10‑磷杂菲‑10‑氧化物与丙烯酸芘甲醇酯合成制得，包括如下步骤：（1）将芘甲醇与丙烯酰氯在0℃下反应12小时，得到丙烯酸芘甲醇酯；

（2）将丙烯酸芘甲醇酯与9,10‑二氢‑9‑氧杂‑10‑磷杂菲‑10‑氧化物DOPO加入反应器中，再加入N,N‑二甲基甲酰胺，在惰性气体的保护下将反应物搅拌溶解，随后于40℃下反应

6 8 h，反应液冷却至室温后析出沉淀，随后抽滤并用丙酮洗涤，真空干燥得到淡黄色粉末，~即为阻燃荧光剂；

丙烯酸芘甲醇酯与9,10‑二氢‑9‑氧杂‑10‑磷杂菲‑10‑氧化物DOPO的摩尔比为1:1.5~

1.5:1。

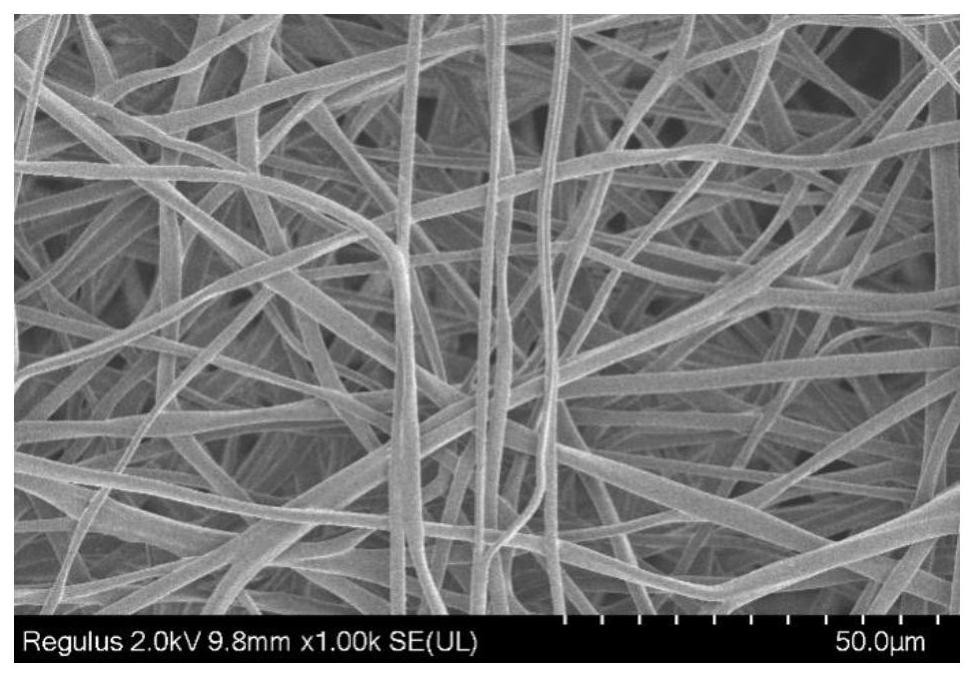

2.根据权利要求1所述的具有荧光效果的阻燃聚乳酸纤维，其特征在于：将聚乳酸溶解在溶剂中得到纺丝液A，将聚乳酸和阻燃荧光剂共同溶解在溶剂中得到纺丝液B；将纺丝液A和纺丝液B通过不同的静电纺丝喷头共同电纺得到具有不同织物结构的，且具有荧光效果的阻燃聚乳酸纤维。

3.根据权利要求2所述的具有荧光效果的阻燃聚乳酸纤维，其特征在于：所述纺丝液A中聚乳酸的质量分数为10 12% w/v；所述纺丝液B中聚乳酸的质量分数为~

12 15% w/v，阻燃荧光剂的质量分数为0.6 6% w/v。

~ ~

4.根据权利要求2所述的具有荧光效果的阻燃聚乳酸纤维，其特征在于：所述溶剂为二氯甲烷与N,N‑二甲基甲酰的复配溶液，体积比为7:3 5:5。

~

5.根据权利要求2所述的具有荧光效果的阻燃聚乳酸纤维，其特征在于：静电纺丝过程中使用的静电纺丝喷头包括单通道针头、双通道针头、同轴针头。

6.根据权利要求2所述的具有荧光效果的阻燃聚乳酸纤维，其特征在于：电纺参数设置为：电压15‑20 kV，纺丝液流速2‑3 mL/h，接收距离12‑15cm。
