专利号: 2023104378051
申请人: 昆明力暖科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

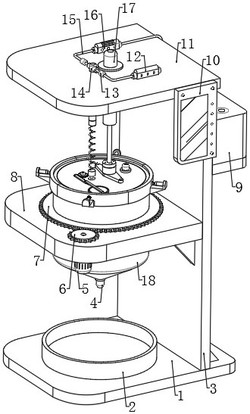

1.生活饮用水智能化综合检测系统,包括检测电极(22)、与检测电极(22)电连接的控制器(10)、底座(1)、侧板(3)以及固定在侧板(3)上的板一(11)和板二(8),其特征在于,所述板二(8)上安装有容器(18)以及驱动容器(18)转动的驱动件,所述容器(18)内壁上成型有承台(26),所述容器(18)底部的排水管上安装有阀门一(4);

所述板一(11)上固定有电推杆一(17),且电推杆一(17)的伸缩端固定有移动板(23),所述移动板(23)的底部转动连接有与承台(26)相抵接的压环(25),所述移动板(23)底部通过固定块(40)和连接轴(38)转动连接有喷头(41),所述喷头(41)上连接有软管(36),所述软管(36)贯穿移动板(23)安装有连接头(27),所述连接头(27)与固定在板一(11)上的分接器(14)通过弹簧管(21)连通,所述分接器(14)上安装有两个连通管(15),两个所述连通管(15)上均安装有阀门二(13),且其中一个连通管(15)上安装有热风机(12),另一个所述连通管(15)上安装有水泵(16)和水箱(9);

所述容器(18)的外壁上设有可形成圆环的围挡(20)以及驱动围挡(20)移动的推动件,所述移动板(23)上安装有螺套(28),且螺套(28)底部贯穿有螺杆(34),所述移动板(23)底部通过导向套(37)安装有与螺杆(34)相固定的齿杆(35),所述齿杆(35)与固定在连接轴(38)端部的齿轮三(39)为啮合连接,所述移动板(23)顶部设有在容器(18)转动过程中,驱动螺套(28)进行连续的、顺逆时针的转动的传动组件;所述传动组件包括安装在移动板(23)的转盘(33)和齿板(30),所述转盘(33)上固定有与围挡(20)内壁相抵接的橡胶环(32),所述转盘(33)与齿板(30)通过连杆(31)活动连接,所述螺套(28)上固定有与齿板(30)相啮合的齿轮二(29);所述推动件包括固定在容器(18)外壁上的侧耳(19),所述侧耳(19)上固定有与围挡(20)相固定的电推杆二(24)。

2.根据权利要求1所述的生活饮用水智能化综合检测系统,其特征在于,所述驱动件包括固定在容器(18)外部的齿圈(7),所述板二(8)上安装有电机(5)以及与齿圈(7)相啮合的齿轮一(6)。

3.根据权利要求1所述的生活饮用水智能化综合检测系统,其特征在于,所述底座(1)上放置有接水盘(2)。

4.一种利用权利要求1‑3任一项所述的生活饮用水智能化综合检测系统的检测方法,其特征在于,包括以下步骤:

a.将待检测的饮用水倒在容器(18)内;

b.打开电推杆一(17),移动板(23)下移,压环(25)与承台(26)抵接,检测电极(22)与待检测的水接触,并对其进行检测,检测数据传递给控制器(10);

c.检测完成之后,打开阀门一(4),将已检测的水排出;

d.打开水泵(16),水箱(9)内部的水通过喷头(41)喷洒在检测电极(22)和容器(18)内壁上;

e.打开电机(5),容器(18)转动,喷头(41)摆动,对容器(18)内不同的位置进行清洁;

f.关闭水泵(16),打开热风机(12),进行烘干处理;

g.关闭热风机(12)和电机(5),电推杆一(17)复位,重复a‑f步骤,进行下一轮的检测作业。
