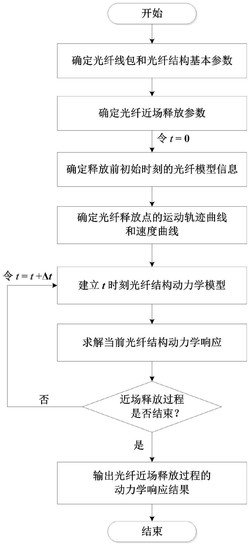

1.线导光纤近场释放动力学分析方法，其特征在于：具体包括如下步骤：步骤1，确定光纤线包和光纤结构基本参数，包括：线包直径DB、线包长度LB、光纤直径d、光纤弹性模量E、光纤质量密度ρ；

步骤2，确定光纤近场释放参数，包括：导弹飞行速度vd、放线速度vr、近场放线总时间tend；

步骤3，确定释放前初始时刻的光纤模型信息，记初始时刻为t＝0；

所述步骤3的具体过程为：

0 0

步骤3.1，记初始时刻为t＝0，将初始时刻的光纤结构等长度划分为m 个单元和n个节点；

0

步骤3.2，确定初始光纤结构的节点位置，记初始光纤结构的任意节点i(i＝1～n)的节点位置为 满足式中， 为初始光纤长度；

步骤4，确定光纤释放点的运动轨迹曲线和速度曲线；

所述步骤4的具体过程为：

步骤4.1，确定光纤释放点运动轨迹曲线；任意t时刻，光线释放点的位置记为S(t)＝[sxT(t),sy(t),sz(t)]，满足如下条件：步骤4.2，确定光纤释放点速度曲线；任意t时刻，光纤释放点的速度记为V(t)＝[vx(t),Tvy(t),vz(t)]，满足如下条件：步骤5，令t＝t+Δt，在上一时刻的光纤模型中新增一个光纤单元和光纤节点，并建立t时刻光纤结构动力学模型，Δt为光纤释放过程的迭代时间步长；所述步骤5的具体过程为：步骤5.1，令t＝t+Δt，Δt为光纤释放过程的迭代时间步长；

步骤5.2，在上一时刻的光纤模型中新增一个光纤单元和光纤节点；记新增的单元编号t t为m，新增的节点编号为n，节点位置为t

步骤5.3，确定光纤单元e的质量阵Me，其中e＝1～m，所述步骤5.3的具体过程为：步骤5.3.1，确定光纤单元e的长度LXe，如下式所示：步骤5.3.2，确定光纤单元e的单元质量Me：式中，I6×6表示维数为6×6的单位阵，me为单元质量，me＝ρALXe，A为光纤的横截面积，步骤5.4，确定光纤单元e的刚度阵Ke，所述步骤5.4的具体过程为：步骤5.4.1，根据经典Euler‑Bernoulli梁理论，光纤单元e在局部坐标系下的刚度阵K′e为：式中，B、D分别为应变矩阵和弹性矩阵；

步骤5.4.2，确定光纤单元e在全局坐标系下的单元刚度阵Ke：式中，Te为单元坐标转换矩阵；

步骤5.5，确定光纤单元e的节点载荷Pe，所述步骤5.5的具体过程为：步骤5.5.1，确定光纤单元e对应的节点编号ei和ej；

步骤5.5.2，确定光纤单元e受到的重力对应的节点力Pge，满足如条件：式中，g为重力加速度；

步骤5.5.3，确定光纤单元e受到的空气阻力对应的节点力Pfe，满足如下条件：式中，Cρ为雷诺数，ρ0为空气密度，ve为光纤单元e的中心点处的速度，nve为速度ve对应的单位方向矢量，满足下式：式中，vex、vey、vez分别为速度ve在x、y、z方向上的分量；

t t

步骤5.5.4，确定释放端光纤单元e受到的解脱力对应的节点力Pre，其中：e＝m 、ei＝n‑t

1、ej＝n，满足如下条件：

式中，Tr为光纤释放的解脱力；

t

步骤5.5.5，确定光纤单元e的总节点载荷Pe，其中，e＝1～m：步骤5.6，根据光纤单元质量阵、刚度阵和载荷向量，采用“对号入座”方法对整体光纤结构进行组装，建立t时刻光纤结构的动力学模型如下：t t t t t t t

式中， C ＝αMM+βKK ， M、K 、C 和P分别为t时刻系统的整体质量阵、刚度阵、阻尼阵和外载荷向量，q为光纤在全局坐标系下的节点位置矢量，αM、βK为阻尼模型的比例系数；

步骤6，求解当前光纤结构动力学响应；

步骤7，判断光纤近场释放过程是否结束；若释放过程结束，继续执行步骤8；若释放过程未结束，并返回步骤5，继续释放光纤单元，并对光纤结构进行动力学建模与求解；

步骤8，输出光纤近场释放过程的动力学响应结果，包括：观测时刻的光纤运动形态、观测时刻的光纤张力分布及观测单元的张力时程曲线。

2.根据权利要求1所述的线导光纤近场释放动力学分析方法，其特征在于：所述步骤7的具体过程为：若t≥tend，则释放过程结束，继续执行步骤8；若t＜tend，则释放过程未结束，并返回步骤5，继续释放光纤单元，并对光纤结构进行动力学建模与求解。
