1.一种蔬菜保鲜气调包装膜，其特征在于，其制备原料包括聚乳酸、聚乙二醇和纤维素纳米晶，聚乳酸和聚乙二醇通过纤维素纳米晶调控微相分离；

所述聚乳酸和聚乙二醇的质量比为98:2‑92:8，所述纤维素纳米晶的质量为聚乳酸质量的0.01‑0.03％。

2.根据权利要求1所述的蔬菜保鲜气调包装膜，其特征在于，所述聚乳酸的重均分子量大于110000。

3.根据权利要求1所述的蔬菜保鲜气调包装膜，其特征在于，所述聚乙二醇的数均分子量大于20000。

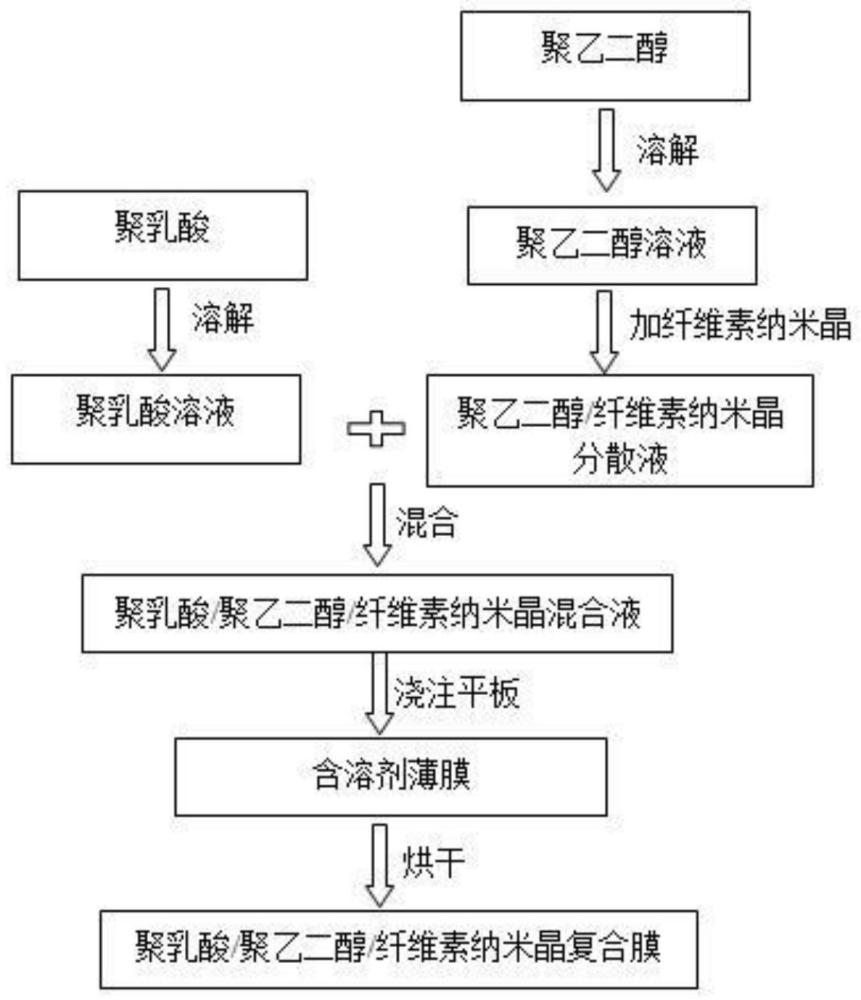

4.一种蔬菜保鲜气调包装膜的制备方法，其特征在于，包括如下步骤：S1、取聚乳酸，溶解于三氯甲烷溶剂中，得到聚乳酸溶液；

S2、取聚乙二醇，溶解于三氯甲烷溶剂中，得到聚乙二醇溶液；

S3、向步骤S2制备的聚乙二醇溶液中加入纤维素纳米晶，超声分散均匀，得到聚乙二醇/纤维素纳米晶分散液；

S4、将步骤S1制备的聚乳酸溶液和步骤S3制备的聚乙二醇/纤维素纳米晶分散液混合，得到聚乳酸/聚乙二醇/纤维素纳米晶混合液；

S5、将步骤S4得到的聚乳酸/聚乙二醇/纤维素纳米晶混合液浇注在平板上；

S6、将平板放于烘箱中40℃烘干至少4h，待溶剂完全挥发，得到聚乳酸/聚乙二醇/纤维素纳米晶复合膜，即蔬菜保鲜气调包装膜。

5.根据权利要求4所述的蔬菜保鲜气调包装膜的制备方法，其特征在于，步骤S3中所用纤维素纳米晶的长度范围为100‑200nm，直径范围10‑20nm。

6.根据权利要求4所述的蔬菜保鲜气调包装膜的制备方法，其特征在于，步骤S6制得的蔬菜保鲜气调包装膜的厚度为25‑35μm。
