专利号: 2023103682675
申请人: 俞新光
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

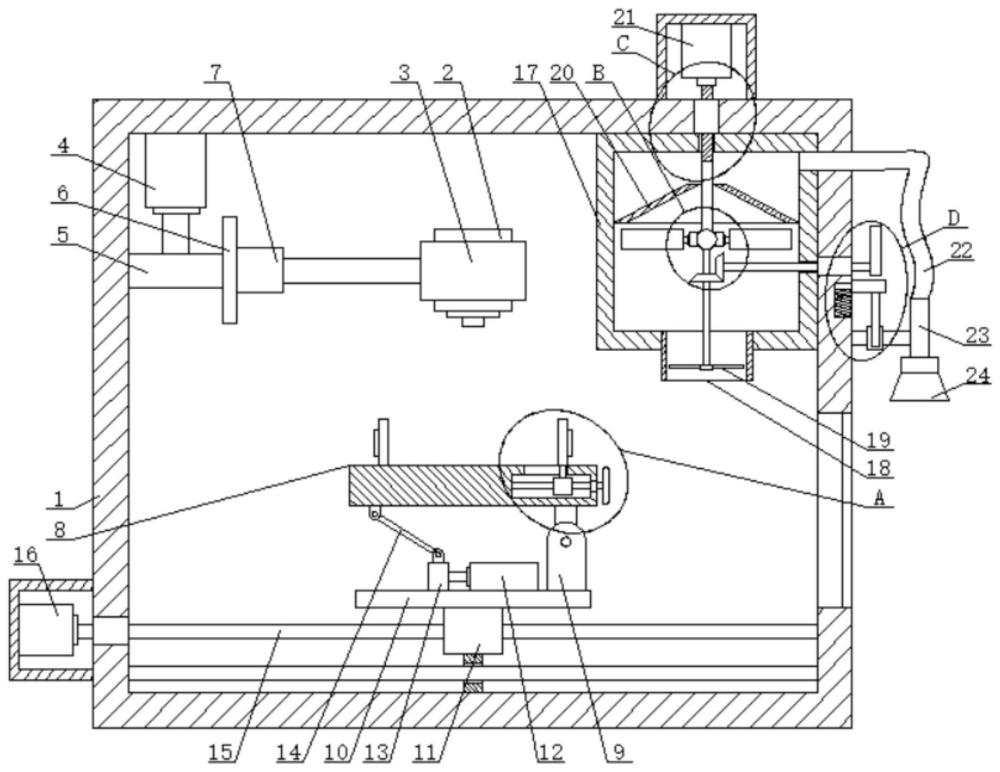

1.一种激光焊接成型设备,包括箱体(1),其特征在于:

所述箱体(1)的内腔靠近顶部处设有激光焊接机(2),且所述激光焊接机(2)的外侧套接有空心筒(3),所述空心筒(3)的左侧设有调节机构,所述激光焊接机(2)的底部设有加工台(8),且所述加工台(8)的顶部设有夹持机构,所述加工台(8)的底部设有移动机构,所述箱体(1)的右侧靠近底部处开设有进出料口,所述箱体(1)的内腔顶部右侧处固定连接有净化箱(17),且所述净化箱(17)的底部插接有通风管(18),所述净化箱(17)的内腔靠近顶部处固定连接有导气罩(20),且所述导气罩(20)的内腔中间位置处贯穿设有金属冷凝棒(35),所述金属冷凝棒(35)的底端固定连接有圆盘(33),且所述圆盘(33)的外侧壁固定安装有若干个净化管(34),所述圆盘(33)的底部圆心处固定连接有第一转杆(36),且所述第一转杆(36)的底端延伸至通风管(18)的内腔,并固定连接有若干个扇叶(19),所述金属冷凝棒(35)的顶端固定连接有连接轴(40),所述净化箱(17)的顶部中间位置处开设有第一通孔,所述箱体(1)的顶部靠近右侧处固定连接有第一轴承,所述箱体(1)的顶部靠近右侧处固定连接有第一电机壳,且所述第一电机壳的内腔顶部固定安装有驱动电机(21),所述连接轴(40)的顶端贯穿第一通孔和第一轴承内腔,并与驱动电机(21)的动力输出端固定连接,所述净化箱(17)的右侧顶部处插接有排气软管(22),且所述排气软管(22)的另一端贯穿箱体(1)的右侧壁,并固定连接有金属连接管(23),所述金属连接管(23)的底端固定连接有排气头(24),所述金属连接管(23)的左侧设有摆动机构;

所述夹持机构包括两个夹板(29),且两个所述夹板(29)分别贴合设置于加工台(8)的顶部靠近左右两侧处,位于左侧的所述夹板(29)的底部与加工台(8)固定连接,位于右侧的所述夹板(29)的底部固定连接有固定杆,所述加工台(8)上靠近右侧处开设有空腔,且所述空腔的顶部开设有开槽,所述固定杆的底端贯穿开槽,延伸至空腔内腔,并固定连接有第一螺纹块(30),所述第一螺纹块(30)上开设有第一螺纹孔,且所述第一螺纹孔内腔贯穿设有第一螺纹杆(31),所述第一螺纹杆(31)的左端与空腔的内腔左侧壁转动连接,所述加工台(8)的右侧固定连接有第二轴承,所述第一螺纹杆(31)的右端贯穿第二轴承内腔,并固定连接有手摇轮(32);

所述移动机构包括转板(27),且所述转板(27)固定连接在加工台(8)的底部靠近右侧处,所述转板(27)的前后两侧靠近底部处共同贯穿设有转轴(28),且所述转轴(28)的前后两端均转动连接有支撑板(9),两个所述支撑板(9)的底部共同固定连接有底板(10),所述底板(10)的顶部靠近右侧处固定安装有第三液压推杆(12),且所述第三液压推杆(12)的动力端固定连接有活动块(13),所述活动块(13)的顶部铰接有连杆(14),且所述连杆(14)的另一端与加工台(8)的底部靠近左侧处转动连接,所述底板(10)的底部中间位置处固定连接有第二螺纹块(11),且所述第二螺纹块(11)上开设有第二螺纹孔,所述第二螺纹孔内腔贯穿设有第二螺纹杆(15),且所述第二螺纹杆(15)的右端与箱体(1)的内腔右侧壁转动连接,所述箱体(1)的左侧靠近底部处固定连接有第二电机壳,且所述第二电机壳内腔左侧固定安装有伺服电机(16),所述箱体(1)的左侧靠近底部处固定连接有第三轴承,所述第二螺纹杆(15)的左端贯穿第三轴承内腔,并与伺服电机(16)的动力输出端固定连接,所述第二螺纹块(11)的底部固定连接有限位板,且所述限位板上开设有穿孔,所述穿孔内腔贯穿设有横杆,且所述横杆的左右两端分别与箱体(1)的内腔左右两侧固定连接;

所述摆动机构包括活动轴(41),且所述活动轴(41)的一端固定连接在金属连接管(23)的左侧,所述活动轴(41)的另一端与箱体(1)的右侧壁转动连接,且所述活动轴(41)的外侧套设有转动齿轮(42),所述转动齿轮(42)的前侧啮合有升降齿条(43),且所述升降齿条(43)的顶端固定连接有压板(44),所述压板(44)的左侧固定连接有滑块,所述箱体(1)的右侧靠近顶部处开设有滑槽,且所述滑块活动连接在滑槽内腔,所述滑块的底部固定连接有弹簧(45),且所述弹簧(45)的底端与滑槽的内腔底部固定连接,所述压板(44)的顶部设有凸轮(46),且所述凸轮(46)的左侧靠近底部处固定连接有第二转杆(37),所述箱体(1)的右侧靠近顶部处固定连接有第四轴承,所述净化箱(17)的右侧开设有第二通孔,所述第二转杆(37)的左端贯穿第四轴承和第二通孔,延伸至净化箱(17)的内腔,并固定连接有从动锥形齿轮(38),所述从动锥形齿轮(38)的左侧啮合有传动锥形齿轮(39),且所述传动锥形齿轮(39)套设在第一转杆(36)的外侧靠近顶端处。

2.根据权利要求1所述的一种激光焊接成型设备,其特征在于:

所述调节机构包括第一液压推杆(4),且所述第一液压推杆(4)固定安装在箱体(1)的内腔顶部靠近左侧处,所述第一液压推杆(4)的动力端固定连接有第一连接板(5),且所述第一连接板(5)的右侧固定连接有第二连接板(6),所述第二连接板(6)的右侧前侧处固定安装有第二液压推杆(47),且所述第二液压推杆(47)的动力端固定连接有移动块(7),所述移动块(7)的右侧固定连接有承重杆,且所述承重杆的右端与空心筒(3)左侧壁固定连接。

3.根据权利要求1所述的一种激光焊接成型设备,其特征在于:

所述进出料口的内腔右侧合页连接有箱门(26),且所述箱门(26)的右侧靠近前侧处焊接有把手。

4.根据权利要求1所述的一种激光焊接成型设备,其特征在于:

所述箱体(1)的前侧中间位置处开设有观察口,且所述观察口内腔固定连接有滤光玻璃(25)。
