专利号: 2023103656581
申请人: 三峡大学
专利类型:发明专利
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

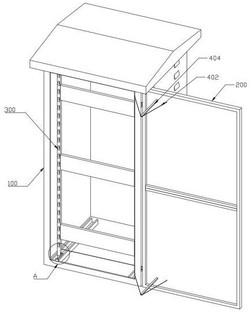

1.一种方便检修的电力柜,包括柜体(100)、柜门(200)以及器材安装架(300),其特征在于,包括:

器材安装架(300)活动安装在柜体(100)的内侧;

柜门(200)通过驱动机构(400)与器材安装架(300)联动,所述驱动机构(400)包括绳索(402),绳索(402)的一端与柜门(200)内壁固定,所述柜门(200)的另一端与器材安装架(300)固定连接,柜门(200)翻转过程中绳索(402)带动器材安装架(300)向柜体(100)敞口处移动;

柜体(100)敞口处安装有限位机构(600),对器材安装架(300)进行限位;

所述驱动机构(400)还包括定滑轮(403)、凸出件(404)以及安装架复位弹簧(405),所述绳索(402)与器材安装架(300)固定处形成固定点(401),固定点(401)位于器材安装架(300)的一侧,所述绳索(402)经过器材安装架(300)的另一侧安装的定滑轮(403)进而另一端与柜门(200)固定,所述柜门(200)上安装有挤压绳索(402)的凸出件(404);

所述器材安装架(300)上固定点(401)的对立侧安装有安装架复位弹簧(405),所述安装架复位弹簧(405)的一端与器材安装架(300)固定连接,所述安装架复位弹簧(405)的另一端与柜体(100)内壁固定连接,安装架复位弹簧(405)用于器材安装架(300)的复位;

所述绳索(402)、定滑轮(403)、凸出件(404)位于同一水平线上;

所述凸出件(404)的形状为L形,所述凸出件(404)短边与柜门(200)之的夹角为90度,所述凸出件(404)两端点即与绳索(402)接触的位置处开设有与绳索(402)对应的槽口,L形的凸出件(404)在挤压绳索(402)时,分为两个点接触挤压,翻转过程中两个点与柜门(200)转动的圆心距离不同,因此滑动末端两个点会同时挤压绳索(402),且凸出件(404)的直角点接触绳索(402)时,接触点位于绳索(402)靠近中段位置,增加拉动的效果,以便于对抗逐渐增加的安装架复位弹簧(405)弹力;

或所述凸出件(404)的形状为L形,所述凸出件(404)短边与柜门(200)之的夹角小于90度,所述凸出件(404)两端点即与绳索(402)位置处开设有与绳索(402)对应的槽口,L形的凸出件(404)在挤压绳索(402)时,分为两个点接触挤压,翻转过程中两个点与柜门(200)转动的圆心距离不同,因此滑动末端两个点会同时挤压绳索(402),且倾斜设置的凸出件(404)长短边连接的端点挤压行程增长,进一步增加拉动的效果,以便于增加对抗增加的安装架复位弹簧(405)弹力的效果。

2.根据权利要求1所述的一种方便检修的电力柜,其特征在于:所述驱动机构(400)共有两组,分别设置在电力柜的上下两端,便于保持平行。

3.根据权利要求2所述的一种方便检修的电力柜,其特征在于:所述器材安装架(300)的上下两端均设置有滑动机构(500),所述滑动机构(500)包括滑槽(501)和滚轮(502),所述滑槽(501)安装在柜体(100)的内壁,所述器材安装架(300)的端部安装有滚轮(502),所述器材安装架(300)顺着滑槽(501)滑动。

4.根据权利要求3所述的一种方便检修的电力柜,其特征在于:所述限位机构(600)包括连杆(601)和凸块(602),所述连杆(601)和凸块(602)为一体式结构,所述限位机构(600)安装在固定点(401)的同一侧,且通过螺栓固定在柜体(100)上。
