专利号: 2023103540640
申请人: 天津市环境保护技术开发中心设计所有限责任公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

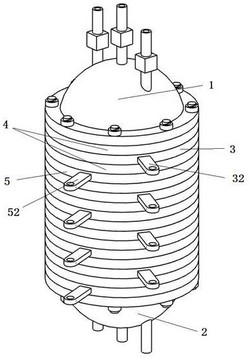

1.一种高压阴极电芬顿催化氧化污水处理装置,其特征在于,包括:上封头(1)、下封头(2)和处理单元,所述上封头(1)可拆卸的设置在处理单元顶部,在上封头(1)上设有出料管组,所述下封头(2)可拆卸的设置在处理单元底部,在下封头(2)上设有曝气组件和进液管(21),以使得处理单元内部形成与外界环境相隔离的废水处理空间;所述处理单元包括至少一个电极组件,所述电极组件包括:阴极板(3)、阳极板(5)和两个隔离板(4);所述阴极板(3)上设有第一流通开口,在第一流通开口中设有阴极金属网(31),阴极金属网(31)的开孔率为70%‑80%,且在阴极板(3)的侧壁上设有阴极接线端(32);所述阴极板(3)上设有多个容纳孔(71),多个容纳孔(71)呈环状布置在第一流通开口的周侧,且在每个容纳孔(71)内部均设有连接螺杆(74);两个所述隔离板(4)分别可拆卸的设置在阴极板(3)的上下两端,且在隔离板(4)和阴极板(3)之间设有负载贵金属氧化物的活性炭毡(6);在隔离板(4)上设有第二流通开口,所述第二流通开口与第一流通开口相对正,且在第二流通开口中设有隔离格栅(41);所述阳极板(5)设置在阴极板(3)的下方,且阳极板(5)与设置在阴极板(3)下端的隔离板(4)可拆卸连接;在阳极板(5)上设有第三流通开口,所述第三流通开口与第二流通开口相对正,在所述隔离板(4)和所述阳极板(5)上均设有用于容纳连接螺杆(74)的第一连接孔(72),且在所述上封头(1)和所述下封头(2)上均设有用于容纳连接螺杆(74)的第二连接孔(73);在连接螺杆(74)上还设有两个限位螺母(741),其中一个限位螺母(741)的底端与上封头(1)的顶面相抵持,另一个限位螺母(741)的顶端与下封头(2)的底面相抵持;在第三流通开口中设有阳极金属网(51),阳极金属网(51)的开孔率为30%‑50%,且在阳极板(5)的侧壁上设有阳极接线端(52);所述阴极金属网(31)的开孔率大于阳极金属网(51)的开孔率,能降低水力损失并提高电流效率,从而增强废水处理效果。

2.根据权利要求1所述的一种高压阴极电芬顿催化氧化污水处理装置,其特征在于:当所述处理单元包括多个电极组件时,多个电极组件沿高度方向顺次拼接。

3.根据权利要求1所述的一种高压阴极电芬顿催化氧化污水处理装置,其特征在于:所述第一流通开口的内径和第二流通开口的内径均与第三流通开口的内径相等,且所述负载贵金属氧化物的活性炭毡(6)的外径与第一流通开口的内径相等。

4.根据权利要求1所述的一种高压阴极电芬顿催化氧化污水处理装置,其特征在于:所述阴极金属网(31)的厚度小于阴极板(3)的厚度,所述阳极金属网(51)的厚度小于阳极板(5)的厚度。

5.根据权利要求1所述的一种高压阴极电芬顿催化氧化污水处理装置,其特征在于:所述阴极板(3)的上下端面上均设有第一密封环槽(33),所述第一密封环槽(33)的内径大于第一流通开口的内径;在所述隔离板(4)的上下端面上均设有第二密封环槽(42),所述第二密封环槽(42)与第一密封环槽(33)相对正,且第二密封环槽(42)的内径大于第二流通开口的内径;在所述阳极板(5)的上下端面上均设有第三密封环槽(53),所述第三密封环槽(53)与第二密封环槽(42)相对正,且第三密封环槽(53)的内径大于第三流通开口的内径。

6.根据权利要求1所述的一种高压阴极电芬顿催化氧化污水处理装置,其特征在于:所述出料管组包括:放空管(11)、测压管(12)和泄压管(13),所述放空管(11)上设有放空阀(111),所述测压管(12)上设有压力表(121),所述泄压管(13)上设有安全阀(131)。

7.根据权利要求1所述的一种高压阴极电芬顿催化氧化污水处理装置,其特征在于:所述曝气组件包括曝气盘(22)和曝气管(23),所述曝气管(23)置于下封头(2)上预设的安装孔内部,所述曝气盘(22)位于下封头(2)靠近处理单元的一侧,在曝气盘(22)上设有多个曝气孔,且曝气盘(22)与曝气管(23)相连通。

8.根据权利要求1所述的一种高压阴极电芬顿催化氧化污水处理装置,其特征在于:所述阴极板(3)和阳极板(5)均采用金属钛制成,且在阴极板(3)和阳极板(5)上均设有通过烧结法涂覆的贵金属氧化物涂层;所述隔离板(4)采用弹性绝缘材料制成;所述负载贵金属氧化物的活性炭毡(6)以活性炭纤维毡为载体,通过凝胶法负载贵金属氧化物。
