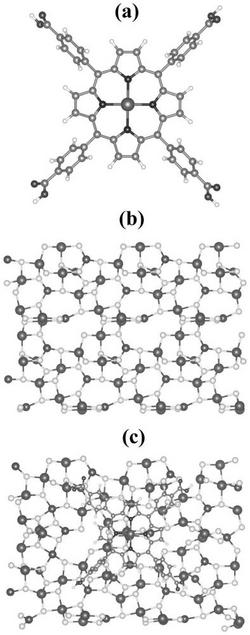

1.一种卟啉基MOF/硫铟锌异质结复合光催化剂在光催化制氢中的应用，所述卟啉基MOF/硫铟锌异质结复合光催化剂的制备方法包括以下步骤：S1、金属盐与5,10,15,20‑四(4‑羧基苯基)卟啉反应得到卟啉基MOF；

S2、卟啉基MOF与锌源、铟源、硫源反应得到卟啉基MOF/硫铟锌异质结复合光催化剂；

2+

步骤S1中所述金属盐为Pd 的盐酸盐或硝酸盐；

步骤S1中所述金属盐与5,10,15,20‑四(4‑羧基苯基)卟啉的质量比为1:(2～6)。

2.如权利要求1所述的应用，其特征在于：步骤S1中所述金属盐与5,10,15,20‑四(4‑羧基苯基)卟啉的反应温度为110～140℃，反应时间为3～6h。

3.如权利要求1所述的应用，其特征在于：步骤S2中所述锌源为醋酸锌、氯化锌中的至少一种；所述铟源为硝酸铟、氯化铟中的至少一种；所述硫源为硫代乙酰胺、硫脲中的至少一种。

4.如权利要求1所述的应用，其特征在于：步骤S2中所述卟啉基MOF与锌源、铟源、硫源的质量比为1:(1～1.5):(2～3):(5～10)。

5.如权利要求1所述的应用，其特征在于：步骤S2中所述卟啉基MOF与锌源、铟源、硫源的反应温度为120～160℃，反应时间为4～10h。
