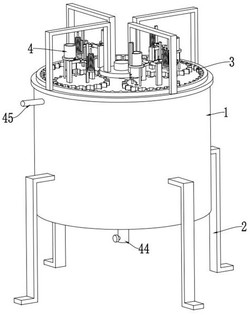

1.一种园林绿化水肥混合设备,包括混合壳体(1)及其外壁均布的支撑腿(2),所述混合壳体(1)呈上侧开口的中空腔体设置,所述混合壳体(1)内底壁呈圆锥型设置,其特征在于:还包括
双旋曲线式加料均布机构(3),所述双旋曲线式加料均布机构(3)设于混合壳体(1)上部开口处;
减法杠杆精准自动加料机构(4),所述减法杠杆精准自动加料机构(4)设于双旋曲线式加料均布机构(3)上部;
分层微搅拌混合机构(5),所述分层微搅拌混合机构(5)设于混合壳体(1)内,所述分层微搅拌混合机构(5)设于双旋曲线式加料均布机构(3)下部;
所述双旋曲线式加料均布机构(3)包括支撑连杆(6)、中心放置盘(7)、搅拌电机(8)、中心连接轴(9)、加料外传动齿环(10)、均布加料齿盘(11)、加料旋转盘(12)、固定放置环(13)和放置支撑架(14),所述放置支撑架(14)呈轮毂型设置,所述放置支撑架(14)设于混合壳体(1)的开口处内壁,所述固定放置环(13)设于混合壳体(1)的开口端面上,所述加料旋转盘(12)设于放置支撑架(14)上壁,所述加料旋转盘(12)设于固定放置环(13)内,所述加料外传动齿环(10)设于固定放置环(13)上端面,所述加料旋转盘(12)的上壁阵列贯穿设有均布加料孔(15),所述均布加料齿盘(11)转动设于加料旋转盘(12)上壁的均布加料孔(15)处,所述均布加料齿盘(11)与均布加料孔(15)同心设置,所述均布加料齿盘(11)与加料外传动齿环(10)啮合,所述支撑连杆(6)呈U字型设置,所述支撑连杆(6)的一端阵列设于固定放置环(13)的上端面,所述中心放置盘(7)设于支撑连杆(6)的另一端,所述中心连接轴(9)贯穿设于中心放置盘(7)的上壁,所述中心连接轴(9)的下端设于加料旋转盘(12)的上壁中心处,所述搅拌电机(8)设于中心放置盘(7)的上壁中心处,搅拌电机(8)与中心连接轴(9)连接;
所述分层微搅拌混合机构(5)包括搅拌轴(16)、搅拌叶片(17)、混合转轴(18)、支撑肋条(19)、支撑底盘(20)和摩擦行走轮(21),所述混合壳体(1)的内壁阵列设有行走摩擦槽(22),所述行走摩擦槽(22)呈环形设置,所述支撑肋条(19)的下端阵列设于混合壳体(1)的内部下壁,所述支撑底盘(20)设于支撑肋条(19)的另一端,所述搅拌轴(16)的下端设于支撑底盘(20)的上壁中心处,所述搅拌轴(16)的上端设于加料旋转盘(12)的下壁中心处,所述混合转轴(18)阵列设于搅拌轴(16)的外壁,所述搅拌叶片(17)阵列设于混合转轴(18)的外壁,所述摩擦行走轮(21)设于混合转轴(18)的外端,所述摩擦行走轮(21)设于行走摩擦槽(22)内;
所述减法杠杆精准自动加料机构(4)包括杠杆支撑架(23)、杠杆支轴(24)、旋转连接套(25)、伸缩连杆一(26)、伸缩连杆二(27)、固定连接体(28)、滑动连接体(29)、限位环(30)、限位滑杆(31)、支撑固定杆(32)、肥料分类放置筒(33)、加料封堵杆(34)、加料管(35)、砝码放置架(36)、配重块(37)、砝码放置盘(38)、质量砝码(39)和放置轴(40),所述杠杆支撑架(23)对称设于均布加料齿盘(11)的上壁,所述杠杆支轴(24)设于杠杆支撑架(23)内侧壁上部,所述旋转连接套(25)转动设于杠杆支轴(24)的中部,所述支撑固定杆(32)成对设于均布加料齿盘(11)的上壁,所述限位环(30)设于支撑固定杆(32)上端,所述肥料分类放置筒(33)滑动设于限位环(30)内,所述肥料分类放置筒(33)的外壁下部贯穿设有加料口(41),所述加料口(41)向下倾斜,所述肥料分类放置筒(33)的内底壁朝向加料口(41)倾斜,所述加料管(35)的一端设于肥料分类放置筒(33)外壁的加料口(41)处,所述加料封堵杆(34)呈倒U字型设置,所述加料封堵杆(34)的一端设于限位环(30)的上壁,所述加料封堵杆(34)的另一端沿着肥料分类放置筒(33)的内壁设于肥料分类放置筒(33)内,所述固定连接体(28)呈U字型设置,所述固定连接体(28)设于肥料分类放置筒(33)的外壁,所述伸缩连杆一(26)的一端设于旋转连接套(25)的外壁,所述伸缩连杆一(26)的另一端通过轴铰接设于固定连接体(28)内,所述限位滑杆(31)的下端设于杠杆支撑架(23)的上壁远离肥料分类放置筒(33)的一侧,所述滑动连接体(29)呈U字设置,所述滑动连接体(29)套设于限位滑杆(31)上,所述伸缩连杆二(27)的一端设于旋转连接套(25)的外壁,所述伸缩连杆二(27)的另一端通过轴铰接设于滑动连接体(29)内,所述砝码放置架(36)呈L型设置,所述砝码放置架(36)的侧壁设于滑动连接体(29)的侧壁,所述砝码放置盘(38)设于砝码放置架(36)的上壁,所述放置轴(40)的下端设于砝码放置架(36)的上壁中心处,所述质量砝码(39)呈环形设置,所述质量砝码(39)贯穿放置轴(40)设于砝码放置盘(38)上壁,所述配重块(37)设于砝码放置架(36)的下壁。
2.根据权利要求1所述的一种园林绿化水肥混合设备,其特征在于:所述均布加料齿盘(11)的上壁偏心设有放置口(42),所述放置口(42)与肥料分类放置筒(33)对应设置,所述放置口(42)与均布加料齿盘(11)中心的距离小于均布加料孔(15)的半径。
3.根据权利要求2所述的一种园林绿化水肥混合设备,其特征在于:所述加料管(35)的另一端设于放置口(42)内。
4.根据权利要求3所述的一种园林绿化水肥混合设备,其特征在于:所述限位环(30)的侧壁设有滑动缺口(43),所述滑动缺口(43)与固定连接体(28)在竖直方向上对应设置。
5.根据权利要求4所述的一种园林绿化水肥混合设备,其特征在于:所述伸缩连杆一(26)和伸缩连杆二(27)处在同一直线上。
6.根据权利要求5所述的一种园林绿化水肥混合设备,其特征在于:所述加料封堵杆(34)在竖直方向上与加料口(41)对齐。
7.根据权利要求6所述的一种园林绿化水肥混合设备,其特征在于:所述混合壳体(1)的下部设有出料连接口(44),所述混合壳体(1)外壁的上部设有加水管(45)。
