专利号: 2023102416735
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

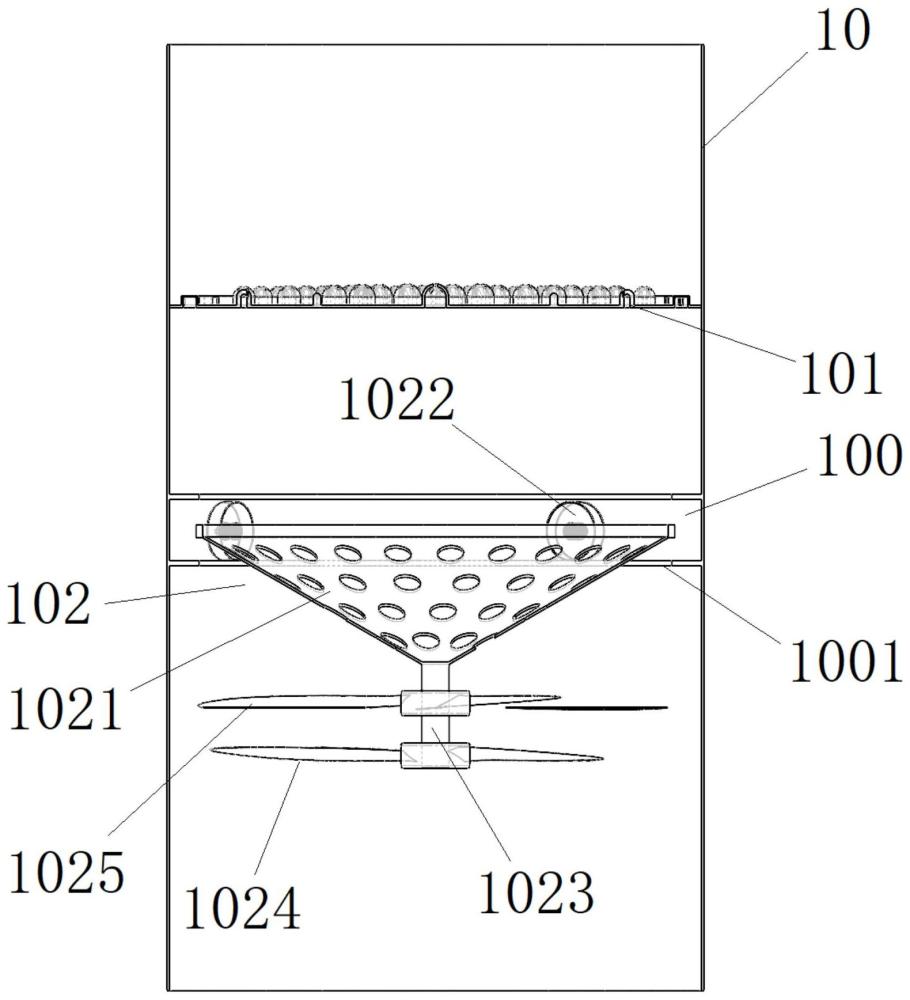

1.一种穿流式化灰尾气洗涤塔,基于穿流式化灰尾气洗涤塔用塔板,所述塔板固设于洗涤塔的内部,所述塔板上开设有若干第一气孔,所述塔板还包括:升气筒,设于所述塔板的顶端,所述升气筒的顶壁呈凸起状,且开设有若干第二气孔,所述升气筒的底端与所述第一气孔相接;泄流管,设于所述塔板的顶端外边缘,所述泄流管的管壁与所述塔板之间共同围合形成导水槽,所述泄流管的入水口位于所述塔板的上方,出水口与所述塔板的下方连通;尾气依次通过第一气孔、第二气孔并能够与洗涤塔顶部喷淋的洗涤水相接触于所述顶壁的上表面;其特征在于,所述洗涤塔还包括:水流再分布器,设于所述塔板的下方,所述水流再分布器的外边缘与所述洗涤塔的内壁相接,用于将所述洗涤塔的塔壁上形成的水流向洗涤塔上引导,所述水流再分布器上开设有若干出水孔,用于改变水流在洗涤塔内下落的空间分布状态;所述洗涤塔的塔壁上还设有滑槽,所述水流再分布器包括:漏斗状的本体,所述出水孔位于所述本体的内壁上,所述本体的顶端外壁转动连接有滚轮,所述滚轮与所述滑槽构成滑动配合;连接轴,沿竖向固定设置于所述本体的底端;第一旋转叶片单元,固定布置于所述连接轴上,利用洗涤塔底部上升气流的驱动力,驱动所述水流再分布器转动;

第二旋转叶片单元,转动布置于所述连接轴上,且位于所述第一旋转叶片单元的上方,利用洗涤水下落对所述第二旋转叶片单元的驱动力,所述第二旋转叶片单元能够与所述第一旋转叶片单元作差速转动,且转动方向相反。

2.根据权利要求1所述的一种穿流式化灰尾气洗涤塔,其特征在于,所述滑槽由两块水平布置的环形隔板以及所述洗涤塔的塔壁共同围合形成,所述滚轮与所述滑槽之间构成滚动摩擦。

3.根据权利要求1所述的一种穿流式化灰尾气洗涤塔,其特征在于,所述洗涤塔内沿竖直方向间隔布置有多组塔板,相邻两组所述塔板之间均布置有水流再分布器。

4.根据权利要求1所述的一种穿流式化灰尾气洗涤塔,其特征在于,所述第一旋转叶片单元与所述第二旋转叶片单元均包括多组叶片,呈周向布置于所述连接轴的外壁上。

5.根据权利要求1所述的一种穿流式化灰尾气洗涤塔,其特征在于,所述升气筒为圆柱形,底端开口,顶端呈椭圆形封顶结构。

6.根据权利要求1所述的一种穿流式化灰尾气洗涤塔,其特征在于,所述升气筒的高度高于所述塔板高度30‑50mm。

7.根据权利要求1所述的一种穿流式化灰尾气洗涤塔,其特征在于,若干所述升气筒之间形成有自所述塔板的中心方向朝向所述塔板的外端方向间距逐渐增大的导流间隙。

8.根据权利要求1所述的一种穿流式化灰尾气洗涤塔,其特征在于,所述泄流管与洗涤塔的塔壁之间留有空隙,所述入水口位于所述泄流管朝向所述升气筒与背离所述升气筒的一侧开设。
