1.一种公路声屏障吸声板,其特征在于,具体包括:

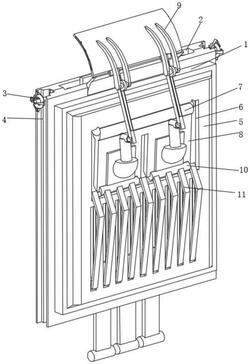

板框(1),所述板框(1)的顶部开设有顶槽(2),所述顶槽(2)的内表面滑动连接有限位机构(3),所述板框(1)外表面的左右两侧均开设有竖槽(4),所述竖槽(4)的内表面与限位机构(3)通过圆槽滑动连接,所述板框(1)的内表面固定连接有隔音板(5),所述隔音板(5)的外表面开设有固定槽(6),所述固定槽(6)的顶部转动连接有转轴(7),所述转轴(7)的底部固定连接有控制板(8),所述控制板(8)的外表面固定连接有调节机构(9),所述调节结构(9)的外表面与限位机构(3)的外表面相互接触,所述控制板(8)的底部转动连接有底轴(10),所述底轴(10)的底部固定连接有清洁机构(11),所述隔音板(5)的外表面均匀开设有通槽(12),所述通槽(12)的内表面开设有隔音槽(13),所述通槽(12)的内表面与清洁机构(11)的外表面相互滑动连接,所述板框(1)的底部开设有斜面槽(14),所述斜面槽(14)的内表面滑动连接有固定机构(15);
所述限位机构(3)包括连接柱(301),所述连接柱(301)的外表面与顶槽(2)的内表面滑动连接,所述连接柱(301)设置有两个,两个所述连接柱(301)相对的一侧均固定连接有弹力套杆(302)。
2.根据权利要求1所述的一种公路声屏障吸声板,其特征在于:两个所述弹力套杆(302)相对的一侧之间滑动连接有滑杆(303),所述滑杆(303)的顶部固定连接有立板(304),所述滑杆(303)的外表面转动连接有转动杆(305)。
3.根据权利要求2所述的一种公路声屏障吸声板,其特征在于:所述转动杆(305)设置有四个,四个所述转动杆(305)的内表面均开设有弧形槽(306),所述弧形槽(306)的内表面卡和连接有膨胀圈(307)。
4.根据权利要求3所述的一种公路声屏障吸声板,其特征在于:所述转动杆(305)的外表面转动连接有定位杆(308),所述滑杆(303)的外表面固定连接有连接头(309)。
5.根据权利要求1所述的一种公路声屏障吸声板,其特征在于:所述固定机构(15)包括侧板(1501),所述侧板(1501)的外表面与斜面槽(14)的内表面滑动连接,所述侧板(1501)的底部滑动连接有滑轮(1502)。
6.根据权利要求5所述的一种公路声屏障吸声板,其特征在于:所述侧板(1501)的顶部开设有卡槽(1507),所述卡槽(1507)的内表面固定连接有半圆柱(1503),所述半圆柱(1503)的外表面滑动连接有环形圈(1504)。
7.根据权利要求6所述的一种公路声屏障吸声板,其特征在于:所述斜面槽(14)的内表面固定连接有固定盘(1505),所述固定盘(1505)的内表面开设有暗槽(1506),所述暗槽(1506)的内表面与环形圈(1504)的外表面转动连接。
8.根据权利要求1所述的一种公路声屏障吸声板,其特征在于:所述清洁机构(11)包括收缩杆(1101),所述收缩杆(1101)的外表面与底轴(10)的底部固定连接,所述收缩杆(1101)的外表面与通槽(12)的内表面滑动连接,所述收缩杆(1101)的外表面固定连接有滑块(1102)。
9.根据权利要求8所述的一种公路声屏障吸声板,其特征在于:所述滑块(1102)的外表面固定连接有固定套壳(1103),所述固定套壳(1103)的顶部开设有横槽(1104),所述固定套壳(1103)的内表面转动连接有清洁辊(1104),所述清洁辊(1104)的外表面转动连接有侧杆(1105)。
10.根据权利要求1所述的一种公路声屏障吸声板,其特征在于:所述调节机构(9)包括底座(901),所述底座(901)的外表面与控制板(8)的外表面固定连接,所述底座(901)的外表面转动连接有伸缩台(902),所述伸缩台(902)的顶部转动连接有拉杆(903),所述拉杆(903)的顶部通过滑槽滑动连接有滑动盘(904),所述滑动盘(904)的外表面转动连接有弧形杆(905),所述弧形杆(905)的外表面转动连接有顶盖(906),所述顶盖(906)的底部与拉杆(903)的顶部转动连接,所述顶盖(906)的底部与立板(304)的顶部相互接触。
