专利号: 2023101843367
申请人: 陶瓷工业设计研究院(福建)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

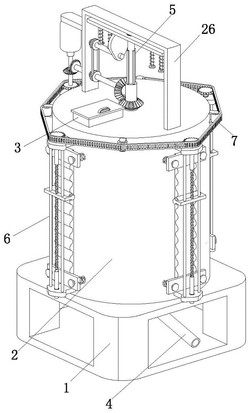

1.一种智能化陶瓷打浆机,其特征在于,包括机架(1)以及安装在机架(1)上表面的打浆桶(2),所述打浆桶(2)的上表面贯穿安装有加料斗(3),所述打浆桶(2)的下表面贯穿安装有出料管(4),所述出料管(4)上安装有电磁阀、用于对经过加料斗(3)加入到打浆桶(2)内物料进行打浆作业处理的打浆混料机构(5)、用于敲击打浆桶(2)以使得打浆桶(2)内壁附着的物料脱离的若干个侧壁敲打机构(6)以及用于驱使打浆混料机构(5)和侧壁敲打机构(6)同步作业的动力驱动机构(7),所述打浆混料机构(5)设置在打浆桶(2)上,若干个所述侧壁敲打机构(6)设置在打浆桶(2)外壁,所述动力驱动机构(7)设置在打浆桶(2)上;

所述打浆混料机构(5)包括转动安装在打浆桶(2)上表面的外筒(8)、设置在外筒(8)内的转轴一(9)、设置在转轴一(9)外表面且位于打浆桶(2)内部的若干个转动器(11)、设置在转动器(11)上的若干个转轴二(12)、安装在转轴二(12)外表面的若干个安装架(13)以及安装在安装架(13)内部的若干个拨料条(14),所述转轴一(9)的顶端转动有支板(24),所述打浆桶(2)上表面固定安装有框架(26),所述支板(24)滑动安装在框架(26)内壁。

2.根据权利要求1所述的一种智能化陶瓷打浆机,其特征在于:所述框架(26)内壁固定安装有若干个导杆二(25),所述支板(24)滑动安装在导杆二(25)的外表面,所述导杆二(25)的外表面套设有若干个弹簧一(28),所述导杆二(25)的端部固定有限位盘一(27),所述弹簧一(28)的两端分别与支板(24)和限位盘一(27)相连接。

3.根据权利要求2所述的一种智能化陶瓷打浆机,其特征在于:所述外筒(8)内壁开设有若干个导槽,所述转轴一(9)外表面固定安装有若干个与导槽配合使用的导条(10)。

4.根据权利要求3所述的一种智能化陶瓷打浆机,其特征在于:所述转动器(11)包括上筒(19)、中筒(18)和下筒(20)且中筒(18)转动安装在上筒(19)和下筒(20)之间,所述上筒(19)和下筒(20)均与转轴一(9)之间转动连接,所述中筒(18)固定在转轴一(9)的外表面,所述转轴二(12)转动安装在中筒(18)上且转轴二(12)端部固定有柱齿轮(23),所述下筒(20)表面固定有与柱齿轮(23)啮合使用的冠齿轮(22),所述上筒(19)的上表面和下筒(20)的下表面均固定有连接杆(15),所述连接杆(15)的端部固定有连接块(16),所述打浆桶(2)内壁固定有导杆一(17),所述连接块(16)滑动安装在导杆一(17)的外表面。

5.根据权利要求4所述的一种智能化陶瓷打浆机,其特征在于:所述中筒(18)和下筒(20)相对的一侧面均固定安装有限位环(21),所述中筒(18)的上下两侧面均开设有供限位环(21)转动的环形槽,所述限位环(21)的截面具体为梯形。

6.根据权利要求5所述的一种智能化陶瓷打浆机,其特征在于:所述侧壁敲打机构(6)包括固定安装在打浆桶(2)外表面的若干个侧板(29)、两端均固定有转轴三(30)且通过转轴三(30)与同位置处两个侧板(29)转动连接的往复丝杠(31)、螺纹安装在往复丝杠(31)外表面的移动板架(32)、转动安装在移动板架(32)上的辊轮(33)、滑动安装在打浆桶(2)外表面的安装板(35)以及安装在安装板(35)侧面的若干个击打球(39),所述安装板(35)的侧面开设有波浪线形状的轮槽且轮槽与辊轮(33)配合使用。

7.根据权利要求6所述的一种智能化陶瓷打浆机,其特征在于:所述安装板(35)的四个角落位置处均滑动安装有导杆三(34),所述导杆三(34)的一端固定有限位盘二(36),所述导杆三(34)的另一端与打浆桶(2)外表面相连接,所述导杆三(34)的外表面套设有弹簧二(37),所述弹簧二(37)的两端分别与安装板(35)和打浆桶(2)相连接。

8.根据权利要求7所述的一种智能化陶瓷打浆机,其特征在于:所述往复丝杠(31)的两侧均设置有导杆四(38),所述导杆四(38)的端部与侧板(29)相连接,所述移动板架(32)滑动安装在导杆四(38)的外表面。

9.根据权利要求8所述的一种智能化陶瓷打浆机,其特征在于:所述动力驱动机构(7)包括安装在框架(26)侧面的电机(40)和转动安装在框架(26)上的转轴四(41)和转轴五(42),所述转轴四(41)的一端以及外筒(8)的外表面均固定有锥齿轮一(43)且两个锥齿轮一(43)相啮合,所述转轴五(42)的一端固定有偏心轮(44)且偏心轮(44)的外表面与支板(24)的下表面相贴合,所述转轴四(41)的外表面以及转轴五(42)的外表面均固定有带轮(45)且两个带轮(45)之间通过皮带(46)传动连接,所述转轴四(41)的另一端以及电机(40)的输出轴外表面均固定有锥齿轮二(47)且两个锥齿轮二(47)相啮合,上方若干个所述转轴三(30)的外表面均固定有链轮(48),若干个所述链轮(48)之间通过链条(49)传动连接,其中一个所述转轴三(30)的端部与电机(40)的输出轴固定连接。
